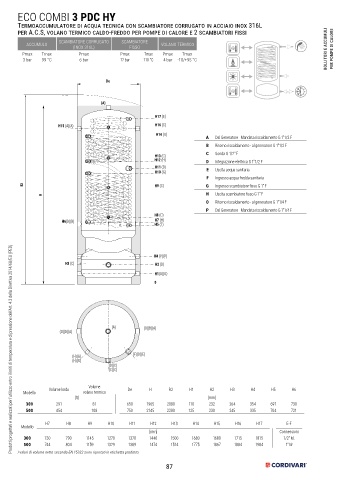

ECO COMBI 3 PDC HY
Termoaccumulatore di acqua tecnica con scambiatore corrugato in acciaio inox 316L
per A.C.S, volano termico caldo-freddo per pompe di calore e 2 scambiatori fissi

ACCUMULO SCAMBIATORE CORRUGATO SCAMBIATORE VOLANO TERMICO
(INOX 316L) FISSO BOLLITORI E ACCUMULI PER POMPE DI CALORE
Pmax Tmax Pmax Pmax Tmax Pmax Tmax
3 bar 99 °C 6 bar 12 bar 110 °C 4 bar -10/+95 °C

De

(A) (A)

H17 (E)
H15 (A)(A) H16 (C)
H14 (G)
A Dal Generatore - Mandata riscaldamento G 1″1/2 F
B Ritorno riscaldamento - al generatore G 1″1/2 F

H13 (C) C Sonda G 1/2″ F
H12 (H) D Integrazione elettrica G 1″1/2 F
H11 (D) E Uscita acqua sanitaria
H10 (G)
F Ingresso acqua fredda sanitaria
R2 H9 (C) G Ingresso scambiatore fisso G 1″ F
H Uscita scambiatore fisso G 1″ F
H
O Ritorno riscaldamento - al generatore G 1″1/4 F
P Dal Generatore - Mandata riscaldamento G 1″1/4 F
H8 (C)
H6(B)(B) H7 (H)
H5 (F)

Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
H4 (P)(P)
H3 (C) H2 (D)
H1(O)(O)
0

(A) (O)(B)(A)
(O)(B)(A)

(H)(G) (F)(D)(E)
(H)(G)
(D)(C)
(C)(C)

Volume
Volume lordo De H R2 H1 H2 H3 H4 H5 H6
Modello volano termico
[lt] [mm]
300 291 81 650 1965 2080 110 232 264 354 697 730
500 454 108 750 2145 2280 125 230 245 335 704 721

H7 H8 H9 H10 H11 H12 H13 H14 H15 H16 H17 E-F
Modello
[mm] Connessioni
300 730 790 1145 1270 1370 1440 1500 1680 1680 1715 1815 1/2" M.
500 744 804 1159 1329 1389 1474 1514 1775 1867 1884 1984 1" M
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.
