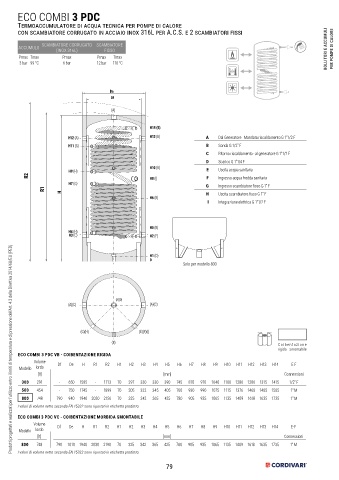

Page 79 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI

ECO COMBI 3 PDC
Termoaccumulatore di acqua tecnica per pompe di calore
con scambiatore corrugato in acciaio inox 316L per A.C.S. e 2 scambiatori fissi

SCAMBIATORE CORRUGATO SCAMBIATORE
ACCUMULO
(INOX 316L) FISSO BOLLITORI E ACCUMULI PER POMPE DI CALORE
Pmax Tmax Pmax Pmax Tmax
3 bar 99 °C 6 bar 12 bar 110 °C

De
Df

(A)

H14 (E)

H12 (A) H13 (B) A Dal Generatore - Mandata riscaldamento G 1”1/2 F
H11 (G) B Sonda G 1/2” F
C Ritorno riscaldamento - al generatore G 1”1/2 F
D Scarico G 1”1/4 F
H10 (B)
H9 (H) E Uscita acqua sanitaria
R2 H8 (I) F Ingresso acqua fredda sanitaria
H7 (G) G Ingresso scambiatore fisso G 1” F
R1
H H Uscita scambiatore fisso G 1” F
H6 (B)
I Integrazione elettrica G 1”1/2 F

H5 (B)
H4 (H)
H3 (C) H2 (F)

Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
H1 (D)
0
Solo per modello 800

(A)(D)
(A)(C) (A)(C)

(G)(H) (E)(F)(I)
(B) Coibentazione
rigida smontabile
ECO COMBI 3 PDC VB - COIBENTAZIONE RIGIDA
Volume Df De H R1 R2 H1 H2 H3 H4 H5 H6 H7 H8 H9 H10 H11 H12 H13 H14 E-F
Modello lordo
[lt] [mm] Connessioni
300 291 - 650 1585 - 1713 70 297 330 330 390 745 870 970 1040 1100 1280 1280 1315 1415 1/2" F
500 454 - 750 1745 - 1899 70 305 322 345 405 760 930 990 1075 1115 1376 1468 1485 1585 1" M
800 748 790 940 1940 2030 2156 70 325 342 365 425 780 905 935 1065 1135 1409 1618 1635 1735 1" M
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.

ECO COMBI 3 PDC VC - COIBENTAZIONE MORBIDA SMONTABILE
Volume Df De H R1 R2 H1 H2 H3 H4 H5 H6 H7 H8 H9 H10 H11 H12 H13 H14 E-F
Modello lordo
[lt] [mm] Connessioni
800 748 790 1010 1940 2030 2190 70 325 342 365 425 780 905 935 1065 1135 1409 1618 1635 1735 1" M
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.
