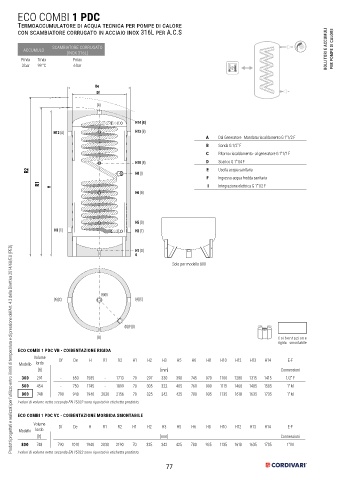

ECO COMBI 1 PDC
Termoaccumulatore di acqua tecnica per pompe di calore
con scambiatore corrugato in acciaio inox 316L per A.C.S

SCAMBIATORE CORRUGATO
ACCUMULO BOLLITORI E ACCUMULI PER POMPE DI CALORE
(INOX 316L)
Pmax Tmax Pmax
3 bar 99 °C 6 bar

De
Df
(A)

H14 (E)
H12 (A) H13 (B)
A Dal Generatore - Mandata riscaldamento G 1”1/2 F
B Sonda G 1/2” F
C Ritorno riscaldamento - al generatore G 1”1/2 F
H10 (B) D Scarico G 1”1/4 F
R2 H8 (I) E Uscita acqua sanitaria
F Ingresso acqua fredda sanitaria
R1 I Integrazione elettrica G 1”1/2 F
H
H6 (B)

H5 (B)
H3 (C) H2 (F)

Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
H1 (D)
0
Solo per modello 800

(A)(D)
(A)(C) (A)(C)

(E)(F)(I)
(B) Coibentazione
rigida smontabile
ECO COMBI 1 PDC VB - COIBENTAZIONE RIGIDA
Volume Df De H R1 R2 H1 H2 H3 H5 H6 H8 H10 H12 H13 H14 E-F
Modello lordo
[lt] [mm] Connessioni
300 291 - 650 1585 - 1713 70 297 330 390 745 970 1100 1280 1315 1415 1/2" F
500 454 - 750 1745 - 1899 70 305 322 405 760 990 1115 1468 1485 1585 1" M
800 748 790 940 1940 2030 2156 70 325 342 425 780 935 1135 1618 1635 1735 1" M
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.
ECO COMBI 1 PDC VC - COIBENTAZIONE MORBIDA SMONTABILE
Volume Df De H R1 R2 H1 H2 H3 H5 H6 H8 H10 H12 H13 H14 E-F
Modello lordo
[lt] [mm] Connessioni
800 748 790 1010 1940 2030 2190 70 325 342 425 780 935 1135 1618 1635 1735 1” M
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.
