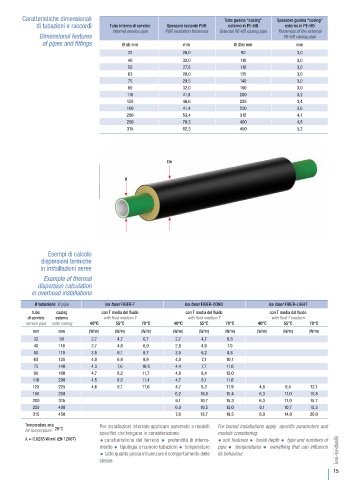

Caratteristiche dimensionali Tubo guaina “casing” Spessore guaina “casing”
di tubazioni e raccordi Tubo interno di servizio Spessore isolante PUR esterno in PE-HD esterno in PE-HD
Internal service pipe PUR insulation thickness External PE-HD casing pipe Thickness of the external
Dimensional features PE-HD casing pipe
of pipes and fittings Ø (d) mm mm Ø (De) mm mm
32 26,0 90 3,0
40 32,0 110 3,0
50 27,0 110 3,0
63 28,0 125 3,0
75 29,5 140 3,0
90 32,0 160 3,0
110 41,8 200 3,2
125 46,6 225 3,4
160 41,4 250 3,6
200 53,4 315 4,1
250 70,2 400 4,8
315 62,3 450 5,2
De
d
Esempi di calcolo
dispersioni termiche
in installazioni aeree
Example of thermal
dispersion calculation
in overhead installations
Ø tubazione Ø pipe iso faser FIBER-T iso faser FIBER-COND iso faser FIBER-LIGHT
tubo casing con T media del fluido con T media del fluido con T media del fluido
di servizio esterno with fluid medium T with fluid medium T with fluid T medium
service pipe outer casing 40°C 55°C 70°C 40°C 55°C 70°C 40°C 55°C 70°C
mm mm (W/m) (W/m) (W/m) (W/m) (W/m) (W/m) (W/m) (W/m) (W/m)
32 90 2,7 4,7 6,7 2,7 4,7 6,8
40 110 2,7 4,8 6,9 2,8 4,9 7,0
50 110 3,5 6,1 8,7 3,5 6,2 8,8
63 125 4,0 6,9 9,9 4,0 7,1 10,1
75 140 4,3 7,6 10,8 4,4 7,7 11,0
90 160 4,7 8,2 11,7 4,8 8,4 12,0
110 200 4,5 8,0 11,4 4,7 8,1 11,6
125 225 4,6 8,1 11,6 4,7 8,3 11,9 4,8 8,4 12,1
160 250 6,2 10,8 15,4 6,3 11,0 15,8
200 315 6,1 10,7 15,3 6,3 11,0 15,7
250 400 6,0 10,5 15,0 6,1 10,7 15,3
315 450 7,8 13,7 19,5 8,0 14,0 20,0
Temperatura aria Per installazioni interrate applicare parametri e modelli For buried installations apply specific parameters and
Air temperature 20°C
specifici che tengano in considerazione: models considering:
•
•
l = 0,0235 W/mK (EN 12667) • caratteristiche del terreno profondità di interra- • soil features burial depth • type and numbers of
•
mento • tipologia e numero tubazioni • temperature pipe • temperatures everything that can influence
• tutto quanto possa influenzare il comportamento delle its behaviour.
stesse.
