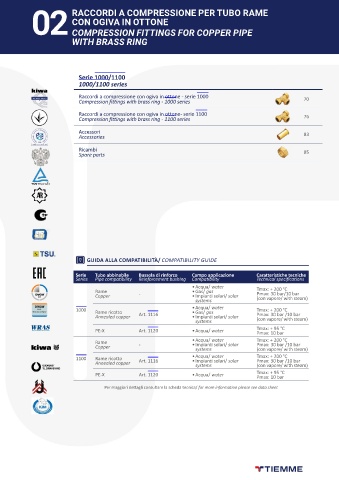

Page 89 - TIEMME - COMPONENTI IDRAULICI - FIDRA

02 RACCORDI A COMPRESSIONE PER TUBO RAME
CON OGIVA IN OTTONE

COMPRESSION FITTINGS FOR COPPER PIPE
WITH BRASS RING

Serie 1000/1100
1000/1100 series

Raccordi a compressione con ogiva in ottone - serie 1000
Compression fittings with brass ring - 1000 series 70

Raccordi a compressione con ogiva in ottone- serie 1100 76
Compression fittings with brass ring - 1100 series

Accessori 83
Accessories

Ricambi 85
Spare parts

GUIDA ALLA COMPATIBILITÀ/ COMPATIBILITY GUIDE

Serie Tubo abbinabile Bussola di rinforzo Campo applicazione Caratteristiche tecniche
Series Pipe compatibility Reinforcement bushing Compatibility Technical specifications
• Acqua/ water
Rame - • Gas/ gas Tmax: + 200 °C
Pmax: 30 bar/10 bar
CERT Copper • Impianti solari/ solar (con vapore/ with steam)
systems
1000 • Acqua/ water Tmax: + 200 °C
UBA Konformität Hygiene Rame ricotto Art. 1116 • Gas/ gas Pmax: 30 bar /10 bar
Annealed copper • Impianti solari/ solar (con vapore/ with steam)
systems
PE-X Art. 1120 • Acqua/ water Tmax: + 95 °C
Pmax: 10 bar
Rame - • Acqua/ water Tmax: + 200 °C
• Impianti solari/ solar
Pmax: 30 bar /10 bar
Copper systems (con vapore/ with steam)
1100 Rame ricotto Art. 1116 • Acqua/ water Tmax: + 200 °C
• Impianti solari/ solar
Pmax: 30 bar /10 bar
Annealed copper systems (con vapore/ with steam)
PE-X Art. 1120 • Acqua/ water Tmax: + 95 °C
Pmax: 10 bar
Per maggiori dettagli consultare la scheda tecnica/ for more information please see data sheet
