Page 87 - TIEMME - COMPONENTI IDRAULICI - FIDRA
P. 87
SISTEMA SICUREZZA GAS
01B GAS SAFETY SYSTEM
1568BOX
Raccordo curvo maschio-
femmina nel box per gas
Male-female bent coupling for
gas enclosure
3/4”M battuta piana/ 3/4” M flat seal
Codice Tipo Prezzo € Conf.
Code Size Price € Unit/Box
150 0768 3/4”M x 1/2”F 1/5

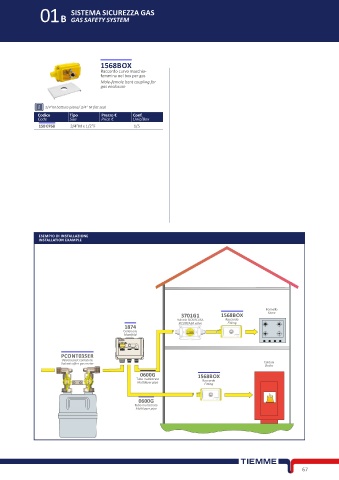

ESEMPIO DI INSTALLAZIONE
INSTALLATION EXAMPLE
Fornello
3701G1 1568BOX Stove
Valvola SICURCASA Raccordo
Fitting
1874 SICURCASA valve
Collettore
Manifold
PCONT03SER
Valvola post contatore
Valveds after gas meter Caldaia
Boiler
0600G 1568BOX
Tubo multistrato Raccordo
Multilayer pipe Fitting
0600G
Tubo multistrato
Multilayer pipe
67
