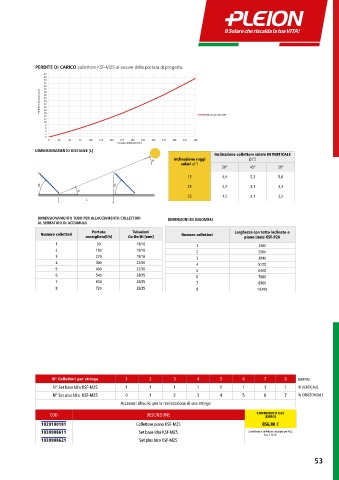

Page 55 - PLEION - PROFESSIONALE 2023 VER 02 - FIDRA

2000
1800
1600
1400
1200
1000
800
Irraggiamento 700 W/m
600
Irraggiamento 400 W/m
400
200
40
30
20
50
0,800
0,700
Efficienza del collettore [ % ] Potenza in uscita dal collettore [ W ] 0,900 0 0 10 Differenza di temperatura (tm-ta) [ °C ] tm= temperatura media collettore Ta= temperatura ambiente 60 Irraggiamento 1000 W/m
0,600
0,500
Irraggiamento 1000 W/m
0,400
0,300 Irraggiamento 700 W/m
Irraggiamento 400 W/m
0,200
0,100
0 10 20 30 40 50 60
Differenza di temperatura (tm-ta) [ °C ] tm= temperatura media collettore Ta= temperatura ambiente
PERDITE DI CARICO collettore KSF-M25 al variare della portata di progetto.
42
40
38
36
34 32 30
Perdite di carico [ mbar ] 28 26 24 22 20
14 18 16 Perdite di carico KSF 25M
12
10
8
6
4
2
0
0 25 50 75 100 125 150 175 200 225 250 275 300 325 350
Portata collettore [ lt/h ]
DIMENSIONAMENTO DISTANZE [L]
Inclinazione collettore solare IN VERTICALE
α Inclinazione raggi
solari [°]
30° 45° 50°
15 4,0 5,3 5,8
β β 25 2,2 3,1 3,3
α
35 1,5 2,1 2,2
L
DIMENSIONAMENTO TUBO PER ALLACCIAMENTO COLLETTORI DIMENSIONI ED INGOMBRI
AL SERBATOIO DI ACCUMULO
Portata Tubazioni Larghezza con tetto inclinato e
Numero collettori Numero collettori
consigliata[l/h] Cu Øe/Øi [mm] piano [mm] KSF-P26
1 90 18/16 1 1280
2 180 18/16 2 2560
3 270 18/16 3 3840
4 360 22/20 4 5120
5 450 22/20 5 6400
6 540 28/25 6 7680
7 630 28/25 7 8960
8 720 28/25 8 10240

N° Collettori per stringa 1 2 3 4 5 6 7 8 SEMPRE
N° Set base Idra KSF-M25 1 1 1 1 1 1 1 1 IN VERTICALE
N° Set plus Idra KSF-M25 0 1 2 3 4 5 6 7 IN ORIZZONTALE
Accessori idraulici per la realizzazione di una stringa
COD DESCRIZIONE CONTRIBUTO GSE
[EURO]
1020100181 Collettore piano KSF-M25 856,80 €
1030908611 Set base Idra KSF-M25 Contributo a collettore calcolato per ACS
fino a 12 m 2
1030908621 Set plus Idra KSF-M25

53
