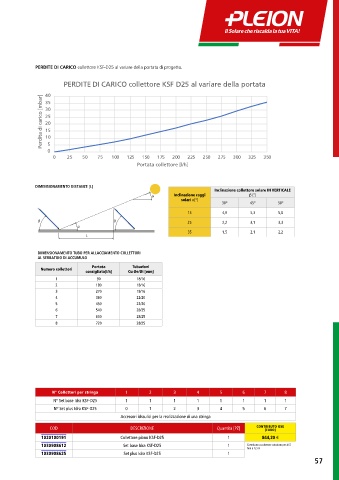

PERDITE DI CARICO collettore KSF-D25 al variare della portata di progetto.

D
PERDITE DI CARICO collettore KSF 25 al variare della portata
40
Perdita di carico [mbar] 30
35

25
20
15
10

0 5
0 25 50 75 100 125 150 175 200 225 250 275 300 325 350
Portata collettore [l/h]

DIMENSIONAMENTO DISTANZE [L]
Inclinazione collettore solare IN VERTICALE
α Inclinazione raggi
solari [°]
30° 45° 50°
15 4,0 5,3 5,8
β β 25 2,2 3,1 3,3
α
35 1,5 2,1 2,2
L

DIMENSIONAMENTO TUBO PER ALLACCIAMENTO COLLETTORI
AL SERBATOIO DI ACCUMULO
Portata Tubazioni
Numero collettori
consigliata[l/h] Cu Øe/Øi [mm]
1 90 18/16
2 180 18/16
3 270 18/16
4 360 22/20
5 450 22/20
6 540 28/25
7 630 28/25
8 720 28/25

N° Collettori per stringa 1 2 3 4 5 6 7 8
N° Set base Idra KSF-D25 1 1 1 1 1 1 1 1
N° Set plus Idra KSF-D25 0 1 2 3 4 5 6 7
Accessori idraulici per la realizzazione di una stringa
COD DESCRIZIONE Quantità [PZ] CONTRIBUTO GSE
[EURO]
1020100191 Collettore piano KSF-D25 1 844,20 €
1030908612 Set base Idra KSF-D25 1 Contributo a collettore calcolato per ACS
fino a 12 m 2
1030908625 Set plus Idra KSF-D25 1
57
