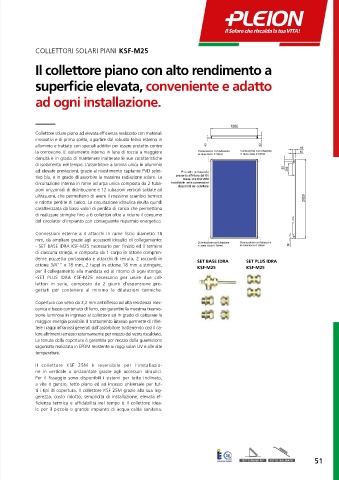

Page 53 - PLEION - PROFESSIONALE 2023 VER 02 - FIDRA

COLLETTORI SOLARI PIANI KSF-M25

Il collettore piano con alto rendimento a

superficie elevata, conveniente e adatto

ad ogni installazione.

Collettore solare piano ad elevata efficienza realizzato con materiali
innovativi e di prima scelta, a partire dal robusto telaio esterno in
alluminio e trattato con speciali additivi per essere protetto contro
la corrosione. L’ isolamento interno in lana di roccia a maggiore
densità è in grado di mantenere inalterate le sue caratteristiche
di isolamento nel tempo. L’assorbitore a lamina unica in alluminio
ad elevate prestazioni, grazie al rivestimento captante PVD selet-
tivo blu, è in grado di assorbire la massima radiazione solare. La
circuitazione interna in rame ad arpa unica composta da 2 tuba-
zioni orizzontali di distribuzione e 12 tubazioni verticali saldate ad
ultrasuoni, che permetteno di avere il massimo scambio termico
e ridotte perdite di carico. La circuitazione idraulica risulta quindi
caratterizzata da bassi valori di perdita di carico che permettono
di realizzare stringhe fino a 6 collettori oltre a ridurre il consumo
del circolator d’impianto con conseguente risparmio energetico.

Connessioni esterne a 4 attacchi in rame liscio diametro 18
mm, da ampliare grazie agli accessori idraulici di collegamento:
- SET BASE IDRA KSF-M25 necessario per l’inizio ed il termine
di ciascuna stringa, e composto da 1 corpo in ottone compren-
dente pozzetto portasonda e attacchi di tenuta, 2 raccordi in SET BASE IDRA SET PLUS IDRA
ottone 3/4”” x 18 mm, 2 tappi in ottone 18 mm a stringere, KSF-M25 KSF-M25
per il collegamento alla mandata ed al ritorno di ogni stringa;
-SET PLUS IDRA KSF-M25 necessario per unire due col-
lettori in serie, composto da 2 giunti d’espansione pro-
gettati per contenere al minimo le dilatazioni termiche.

Copertura con vetro da 3,2 mm antiriflesso ad alta resistenza mec-
canica e basso contenuto di ferro, per garantire la massima trasmis-
sione luminosa in ingresso al collettore ed in grado di catturare la
maggior energia possibile. Il trattamento interno permette di riflet-
tere i raggi infrarossi generati dall’assorbitore trattenendo così il ca-
lore altrimenti emesso esternamente per mezzo del vetro riscaldato.
La tenuta della copertura è garantita per mezzo della guarnizione
sagomata realizzata in EPDM resistente ai raggi solari UV e alle alte
temperature.

Il collettore KSF 25M è reversibile per l’installazio-
ne in verticale o orizzontale grazie agli accessori idraulici.
Per il fissaggio sono disponibili i sistemi per tetto inclinato,
a vite o gancio, tetto piano ed ad incasso universale per tut-
ti i tipi di copertura. Il collettore KSF 25M grazie alla sua leg-
gerezza, costo ridotto, semplicità di installazione, elevata ef-
ficienza termica e affidabilità nel tempo è il collettore idea-
le per il piccolo e grande impianto di acqua calda sanitaria.

TETTO PIANO 45° TETTO INCLINATO 51
