Page 24 - PLEION - BOLLITORI 2024 Ver 01 - FIDRA

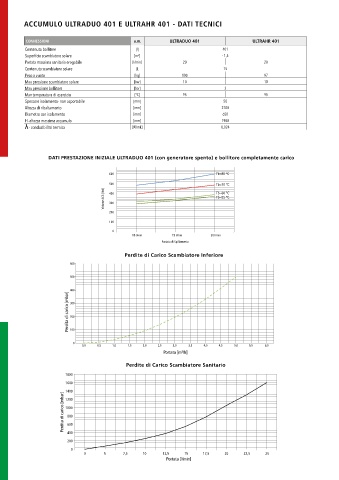

ACCUMULO ULTRADUO 401 E ULTRAHR 401 - DATI TECNICI

CONNESSIONI u.m. ULTRADUO 401 ULTRAHR 401
Contenuto bollitore [l] 401
Superficie scambiatore solare [m²] - 1,5
Portata massima sanitaria erogabile [I/min] 20 20
Contenuto scambiatore solare [I[ 15
Peso a vuoto [kg] 100 97
Max pressione scambiatore solare [bar] 10 10
Max pressione bollitore [bar] 3
Max temperatura di esercizio [°C] 95 95
Spessore isolamento- non asportabile [mm] 50
Altezza di ribaltamento [mm] 2100
Diametro con isolamento [mm] 650
H -altezza massima accumulo [mm] 1980
- conducibilita’ termica [W/mk] 0,024

DATI PRESTAZIONE INIZIALE ULTRADUO 401 (con generatore spento) e bollitore completamente carico
700
600 Tb=80 °C
500 Tb=70 °C
Volume ACS [litri] 400 Tb=60 °C
Tb=55 °C
300
200
100
0
10 l/min 15 l/min 20 l/min
Portata di Spillamento
Perdite di Carico Scambiatore Inferiore
600

500

Perdita di carico [mbar] Perdita di carico [mbar] 400
300

200

100

0
0,0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0
Portata [m 3 /h]
Portata [m³/h]
Perdite di Carico Scambiatore Sanitario

1800
1600
Perdita di carico [mbar] 1400
1200
1000
800
600
400
200
0
0 5 7,5 10 12,5 15 17,5 20 22,5 25
Portata [l/min]
