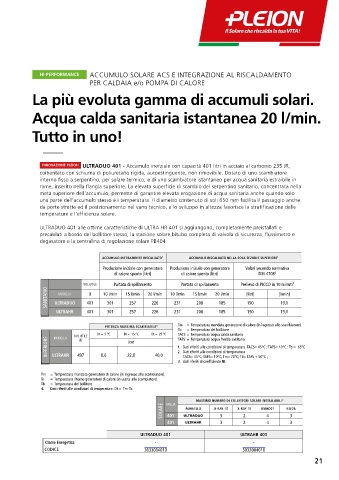

Page 23 - PLEION - BOLLITORI 2024 Ver 01 - FIDRA

HI-PERFORMANCE ACCUMULO SOLARE ACS E INTEGRAZIONE AL RISCALDAMENTO
PER CALDAIA e/o POMPA DI CALORE

La più evoluta gamma di accumuli solari.

Acqua calda sanitaria istantanea 20 l/min.

Tutto in uno!

INNOVAZIONE PLEION ULTRADUO 401 - Accumulo inerziale con capacità 401 litri in acciaio al carbonio 235 JR,
coibentato con schiuma di poliuretano rigida, autoestinguente, non rimovibile. Dotato di uno scambiatore
interno fisso a serpentino, per solare termico, e di uno scambiatore istantaneo per acqua sanitaria estraibile in
rame, inserito nella flangia superiore. La elevata superficie di scambio del serpentino sanitario, concentrata nella
metà superiore dell’accumulo, permette di garantire elevata erogazione di acqua sanitaria anche quando solo
una parte dell’accumulo stesso è i temperatura. Il diametro contenuto di soli 650 mm facilita il passaggio anche
da porte strette ed il posizionamento nel vano tecnico, e lo sviluppo in altezza favorisce la stratificazione delle
temperature e l’efficienza solare.

ULTRADUO 401 alle ottime caratteristiche di ULTRA HR 401 si aggiungono, completamente preistallati e
precablati a bordo del bollitore stesso, la stazione solare bitubo completa di valvola di sicurezza, flussimetro e
degasatore e la centralina di regolazione solare PB404.

ACCUMULO INTERAMENTE RISCALDATO 1 ACCUMULO RISCALDATO NELLA SOLA SEZIONE SUPERIORE 1
Produzione iniziale con generatore Produzione iniziale con generatore Valori secondo normativa
di calore spento [litri] di calore spento [litri] DIN 4708 2

VOL UTILE Portata di spillamento Portata di spillamento Prelievo di PICCO in 10 minuti 3
SANITARIO ULTRADUO 401 10 l/min 15 l/min 20 l/min 10 l/min 15 l/min 20 l/min [litri] [l/min]
MODELLO
[l]
226
231
301
257
190
19,0
208
185
ULTRAHR 401 301 257 226 231 208 185 190 19,0
POTENZA MASSIMA SCAMBIABILE 4 Tm = Temperatura mandata generatore di calore (in ingresso allo scambiatore).
Tb = Temperatura del bollitore
Dt = 5 °C Dt = 15 °C Dt = 25 °C TACS = Temperatura acqua calda sanitaria
VOL UTILE TAFS = Temperatura acqua fredda sanitaria
MODELLO
INFERIORE [kW] 1. Dati riferiti alle condizioni di temperatura TACS= 45°C ; TAFS= 10°C ; Tb = 65°C
[l]
2. Dati riferiti alle condizioni di temperatura
ULTRAHR
40,0
497
8,0
22,8

TACS= 45°C; TAFS= 10°C; Tm= 70°C; Tb= TAFS + 50°C ;
3. dati riferiti al coefficiente NL

Tm = Temperatura mandata generatore di calore (in ingresso allo scambiatore).
Tr = Temperatura ritorno generatore di calore (in uscita allo scambiatore).
Tb = Temperatura del bollitore
4. Dati riferiti alle condizioni di temperatura Dt = Tm-Tb

MASSIMO NUMERO DI COLLETTORI SOLARI INSTALLABILI*
TAGLIA
SOLARE 401 ULTRADUO X-RAY 10 X-RAY 15 UNIKO21 KSF26
PANNELLO
3
2
4
3
401 ULTRAHR 3 2 4 3
ULTRADUO 401 ULTRAHR 401
Classe Energetica - -
CODICE 3033004010 3032004010
21
