ULTRAFRESH 401 ULTRAPR 401
A- MANICOTTO con rompigetto [mm] 265 1” 1/2 A - MANICOTTI con rompigetto [mm] 265 1”1/2
B - MANICOTTI con rompigetto [mm] 725 1”1/2
B - MANICOTTO con rompigetto [mm] 725 1” 1/2
C - RESISTENZA ELETTRICA MANICOTTO [mm] 890 1”1/2
C- MANICOTTO con rompigetto [mm] 1185 1” 1/2
D - MANICOTTI con rompigetto [mm] 1185 1”1/2
D - MANICOTTO con rompigetto [mm] 1645 1” 1/2
E - MANICOTTI con rompigetto [mm] 1645 1"1/2
E - ALTEZZA INGRESSO I USCITA ACQUA SANITARIA [mm] 1980 3/4” G - USCITA FREDDA SCAMBIATORE SOLARE [mm] 265 1”
H - ALTEZZA INGRESSO I USCITA MODULO SOLARE [mm] 1980 3/4” I - INGRESSO CALDO SCAMBIATORE SOLARE [mm] 700 1”
F - POZZETTO PORTASONDA (SOTTO CARTER) [mm] 265 1/2” L - POZZETTO PORTA SONDA [mm] 1185 1/2”
M - POZZETTO PORTASONDA [mm] 1645 1/2”
G - POZZETTO PORTASONDA (SOTTO CARTER) [mm] 725 1/2”
N - ALTEZZA FLANGIA Ø300 / Ø220 [mm] 1925
I - RESISTENZA ELETTRICA (SOTTO CARTER) [mm] 890 1” 1/2
O - ALTEZZA ACCUMULO CON ISOLAMENTO [mm] 1980
L - POZZETTO PORTASONDA (SOTTO CARTER) [mm] 1185 1/2”
M - POZZETTO PORTASONDA (SOTTO CARTER) [mm] 1645 1/2”

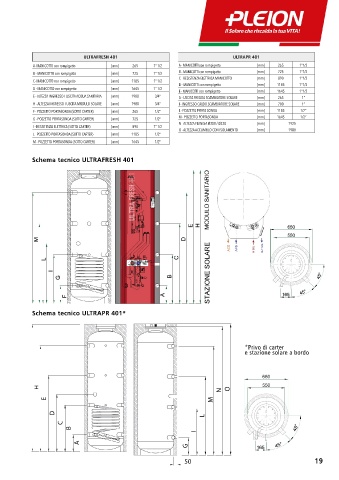

Schema tecnico ULTRAFRESH 401

Schema tecnico ULTRAPR 401*
P Q

*Privo di carter
e stazione solare a bordo

H H N O N O
E M
E M
D D L L
C
C B
B I I

A G
A G
650 50
650 50 19
550 550

P Q

155
155 45° 45° 45° 45°
20°
25° 45°
20° 45°
25°
165
165
