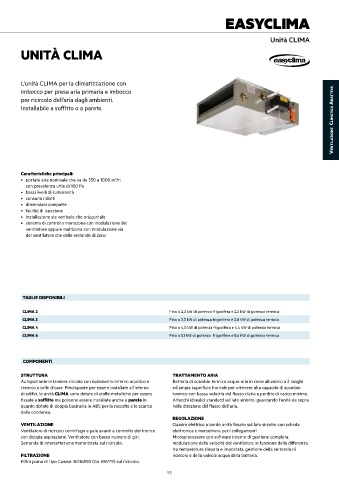

EASYCLIMA



                                                                                                Unità CLIMA
        UNITÀ CLIMA





        L’unità CLIMA per la climatizzazione con
                                                                                                                      Ventilazione  ClimatiCa adattiVa
        imbocco per presa aria primaria e imbocco
        per ricircolo dell’aria dagli ambienti.
        Installabile a soffitto o a parete.












        Caratteristiche principali:
        •  portata aria nominale che va da 350 a 1000 m /h
                                         3
          con prevalenza utile di 100 Pa
        •  bassi livelli di rumorosità
        •  consumi ridotti
        •  dimensioni compatte
        •  facilità di ispezione
        •  installazione sia verticale che orizzontale
        •  sistema di controllo monozona con modulazione del
          ventilatore oppure multizona con modulazione sia
          del ventilatore che delle serrande di zona











         TAGLIE DISPONIBILI


         CLIMA 2                                             Fino a 2,3 kW di potenza frigorifera e 2,5 kW di potenza termica
         CLIMA 3                                             Fino a 3,3 kW di potenza frigorifera e 3,8 kW di potenza termica
         CLIMA 4                                             Fino a 4,0 kW di potenza frigorifera e 4,4 kW di potenza termica
         CLIMA 6                                             Fino a 5,1 kW di potenza  frigorifera e 5,6 kW di potenza termica



         COMPONENTI


        STRUTTURA                                             TRATTAMENTO ARIA
        Autoportante in lamiera zincata con isolamento interno acustico e   Batteria di scambio termico acqua-aria in rame alluminio a 2 ranghi
        termico a celle chiuse. Predisposte per essere installate all’interno   ed ampia superficie frontale per ottenere alta capacità di scambio
        di edifici, le unità CLIMA sono dotate di staffe metalliche per essere   termico con bassa velocità del flusso d’aria e perdite di carico minime.
        fissate a soffitto ma possono essere installate anche a parete in   Attacchi idraulici standard sul lato sinistro, guardando l'unità da sopra
        quanto dotate di doppia bacinella in ABS per la raccolta e lo scarico   nella direzione del flusso dell'aria.
        della condensa.
                                                              REGOLAZIONE
        VENTILAZIONE                                          Quadro elettrico a bordo unità fissato sul lato sinistro con scheda
        Ventilatore di ricircolo centrifugo a pale avanti a controllo elettronico   elettronica e morsettiera per i collegamenti.
        con doppia aspirazione. Ventilatore con basso numero di giri.   Microprocessore con software interno di gestione completa:
        Serranda di intercettazione motorizzata sul ricircolo.  modulazione della velocità del ventilatore in funzione della differenza
                                                              tra temperatura rilevata e impostata, gestione della serranda di
        FILTRAZIONE                                           ricircolo e della valvola acqua della batteria.
        Filtro piano di tipo Coarse ISO16890 (G4 EN779) sul ricircolo.

                                                            93
