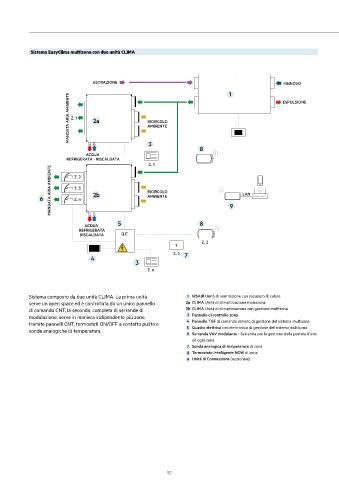

Sistema EasyClima multizona con due unità CLIMA

ESTRAZIONE 1 RINNOVO
MANDATA ARIA AMBIENTE Z. 1 2a RICIRCOLO ESPULSIONE

AMBIENTE

3
8
ACQUA
REFRIGERATA - RISCALDATA
Z. 1
MANDATA ARIA AMBIENTE Z. 3 RICIRCOLO LAN
Z. 2

6 Z. n 2b AMBIENTE 9

5 8
ACQUA
REFRIGERATA
RISCALDATA Q.E.
Z. 2
T
Z. 3 7
4
3
Z. n

Sistema composto da due unità CLIMA. La prima unità 1 IRSAIR Unità di ventilazione con recupero di calore
serve un open space ed è controllata da un unico pannello 2a CLIMA Unità di climatizzazione monozona
di comando CNT, la seconda, completa di serrande di 2b CLIMA Unità di climatizzazione con gestione multizona
modulazione, serve in maniera indipendente più zone, 3 Pannello di controllo zona
tramite pannelli CNT, termostati ON/OFF a contatto pulito e 4 Pannello TGF di comando remoto di gestione del sistema multizona
sonde analogiche di temperatura. 5 Quadro elettrico con elettronica di gestione del sistema multizona
6 Serranda VAV modulante - Serranda per la gestione della portata d’aria
ad ogni zona
7 Sonda analogica di temperatura di zona
8 Termostato Intelligente NOW di zona
9 Unità di Connessione (opzionale)
