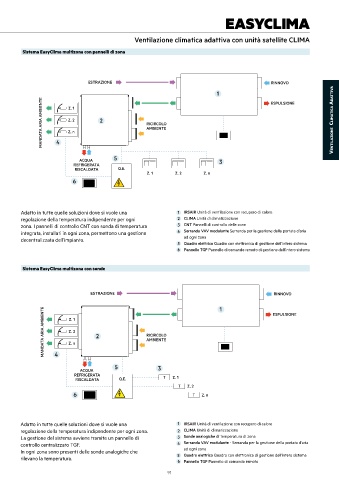

Page 93 - IRSAP - LISTINO VMC 2024 - FIDRA

EASYCLIMA

Ventilazione climatica adattiva con unità satellite CLIMA

Sistema EasyClima multizona con pannelli di zona

ESTRAZIONE RINNOVO

1 ESPULSIONE
MANDATA ARIA AMBIENTE Z. n 2 RICIRCOLO Ventilazione ClimatiCa adattiVa
Z. 1

Z. 2
AMBIENTE
4

ACQUA 5 3
REFRIGERATA
RISCALDATA Q.E.
Z. 1 Z. 2 Z. n
6

Adatto in tutte quelle soluzioni dove si vuole una 1 IRSAIR Unità di ventilazione con recupero di calore
regolazione della temperatura indipendente per ogni 2 CLIMA Unità di climatizzazione
zona. I pannelli di controllo CNT con sonda di temperatura 3 CNT Pannelli di controllo delle zone
integrata, installati in ogni zona, permettono una gestione 4 Serranda VAV modulante Serranda per la gestione della portata d’aria
decentralizzata dell’impianto. ad ogni zona
5 Quadro elettrico Quadro con elettronica di gestione dell’intero sistema
6 Pannello TGF Pannello di comando remoto di gestione dell’intero sistema

Sistema EasyClima multizona con sonde

ESTRAZIONE 1 RINNOVO

MANDATA ARIA AMBIENTE Z. n 2 RICIRCOLO ESPULSIONE
Z. 1

Z. 2
AMBIENTE

4

5 3
ACQUA
REFRIGERATA Z. 1
RISCALDATA Q.E.
Z. 2
6 Z. n

Adatto in tutte quelle soluzioni dove si vuole una 1 IRSAIR Unità di ventilazione con recupero di calore
regolazione della temperatura indipendente per ogni zona. 2 CLIMA Unità di climatizzazione
La gestione del sistema avviene tramite un pannello di 3 Sonde analogiche di temperatura di zona
controllo centralizzato TGF. 4 Serranda VAV modulante - Serranda per la gestione della portata d’aria
In ogni zona sono presenti delle sonde analogiche che ad ogni zona
rilevano la temperatura. 5 Quadro elettrico Quadro con elettronica di gestione dell’intero sistema
6 Pannello TGF Pannello di comando remoto
91
