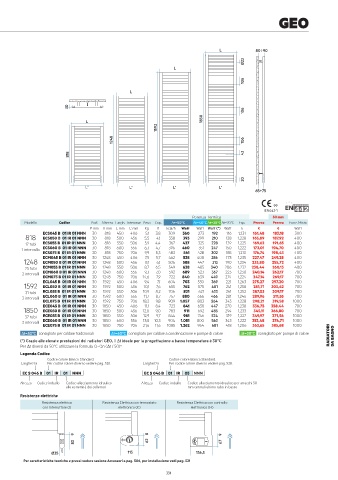

Page 334 - IRSAP - LISTINO RADIATORI 2023 - FIDRA

GEO

L 80÷90

Ø23
L

106
L

30
106
1850
L
1592
1248 106

818 43

20
L' L' L' L'
65÷75

99
EN442-1
Potenza Termica 50 mm
Modello Codice Prof. Altezza Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C∆t=30°C ∆t=20°C Esp. Prezzo Prezzo Funz. Misto
P mm H mm L mm L’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n. € € Watt
ECS045 B 01 IR 01 NNN 30 818 450 406 5,1 3,8 309 360 273 192 116 1,231 161,48 183,18 300
818 ECS050 B 01 IR 01 NNN 30 818 500 456 5,5 4,1 338 393 299 210 128 1,228 165,89 187,92 400
17 tubi ECS055 B 01 IR 01 NNN 30 818 550 506 5,9 4,4 367 427 325 228 139 1,225 169,62 191,65 400
1 intervallo ECS060 B 01 IR 01 NNN 30 818 600 556 6,3 4,7 396 460 351 247 150 1,222 173,01 194,70 400
ECS075 B 01 IR 01 NNN 30 818 750 706 9,9 5,3 483 561 428 302 185 1,213 176,74 198,43 400
ECM045 B 01 IR 01 NNN 30 1248 450 406 7,5 5,7 462 538 408 286 173 1,235 227,47 249,28 400
1248 ECM050 B 01 IR 01 NNN 30 1248 500 456 8,1 6,1 506 588 447 313 190 1,234 233,80 255,72 400
25 tubi ECM055 B 01 IR 01 NNN 30 1248 550 506 8,7 6,5 549 638 485 340 206 1,232 238,44 260,13 400
2 intervalli ECM060 B 01 IR 01 NNN 30 1248 600 556 9,3 7,0 592 689 523 367 223 1,230 240,14 262,17 700
ECM075 B 01 IR 01 NNN 30 1248 750 706 14,6 7,9 722 840 639 449 274 1,224 247,14 269,17 700
ECL045 B 01 IR 01 NNN 30 1592 450 406 9,4 7,1 604 703 530 369 221 1,263 275,27 297,20 700
1592 ECL050 B 01 IR 01 NNN 30 1592 500 456 10,1 7,6 655 762 575 401 241 1,258 281,71 303,42 700
31 tubi ECL055 B 01 IR 01 NNN 30 1592 550 506 10,9 8,2 706 821 621 433 261 1,252 287,03 309,17 700
3 intervalli ECL060 B 01 IR 01 NNN 30 1592 600 556 11,7 8,7 757 880 666 466 281 1,246 289,96 311,55 700
ECL075 B 01 IR 01 NNN 30 1592 750 706 18,2 9,8 909 1.057 803 564 343 1,228 298,21 319,58 1000
ECE045 B 01 IR 01 NNN 30 1850 450 406 11,1 8,4 723 841 638 447 270 1,238 336,75 358,44 700
1850 ECE050 B 01 IR 01 NNN 30 1850 500 456 12,0 9,0 783 911 692 485 294 1,233 345,11 366,80 700
37 tubi ECE055 B 01 IR 01 NNN 30 1850 550 506 12,9 9,7 844 981 746 524 319 1,227 349,97 371,56 1000
3 intervalli ECE060 B 01 IR 01 NNN 30 1850 600 556 13,8 10,3 904 1.051 800 563 343 1,222 353,48 374,71 1000
ECE075 B 01 IR 01 NNN 30 1850 750 706 21,6 11,6 1085 1.262 964 681 418 1,206 363,65 385,68 1000
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore ∆t=30°C consigliato per pompe di calore RADIATORI DA BAGNO
(*) Grazie alle elevate prestazioni dei radiatori GEO, il ∆t ideale per la progettazione a bassa temperatura è 30°C
Per ∆t diversi da 50°C utilizzare la formula: Q=Qn (∆t / 50) n
Legenda Codice
Codice colore Bianco Standard. Codice colore Bianco Standard.
Larghezza Per codice colore diverso vedere pag. 528. Larghezza Per codice colore diverso vedere pag. 528.
EC S 046 B 01 IR 01 NNN EC S 046 B 01 IR 05 NNN
Altezza Codice imballo Codice allacciamento idraulico Altezza Codice imballo Codice allacciamento idraulico per attacchi 50
alle estremità dei collettori mm centrali ultimo tubo in basso
Resistenze elettriche
Resistenza elettrica Resistenza Elettrica con termostato Resistenza Elettrica con controllo
con Interruttore (I) elettronico (K) elettronico (H)

9 8 9
83 62 67

Ø35 113 136,5
Per caratteristiche tecniche e prezzi vedere sezione Accessori a pag. 506, per installazione vedi pag. 521
