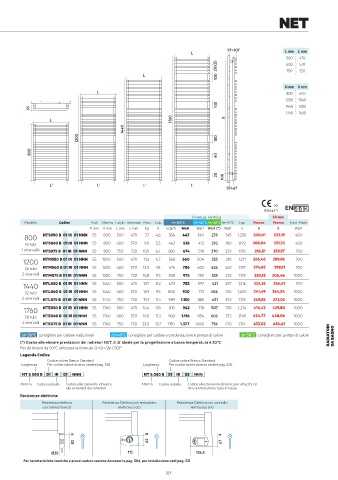

Page 330 - IRSAP - LISTINO RADIATORI 2023 - FIDRA
P. 330
NET
97÷107 L mm L' mm
L
500 470
20x25 600 570
L 100 750 720
H mm X mm
L 800 640
1200 1040
100 1440 1280
55
1760 1600
L 1760 X
1440
1200 100
800 40
20 100
L' L' L' L'
57÷67
10
EN442-1
Potenza Termica 50 mm
Modello Codice Prof. Altezza Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C∆t=30°C ∆t=20°C Esp. Prezzo Prezzo Funz. Misto
P mm H mm L mm L’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n. € € Watt
800 NTS050 B 01 IR 01 NNN 55 800 500 470 7,7 4,6 384 447 340 239 145 1,230 200,01 223,19 400
18 tubi NTS060 B 01 IR 01 NNN 55 800 600 570 9,0 5,3 463 538 412 293 180 1,192 208,04 231,32 400
1 intervallo NTS075 B 01 IR 01 NNN 55 800 750 720 10,9 6,4 580 674 518 370 229 1,176 216,51 239,57 700
1200 NTM050 B 01 IR 01 NNN 55 1200 500 470 11,2 6,7 568 660 504 355 218 1,211 266,46 289,86 700
26 tubi NTM060 B 01 IR 01 NNN 55 1200 600 570 13,0 7,8 676 786 602 426 263 1,197 274,82 298,11 700
2 intervalli NTM075 B 01 IR 01 NNN 55 1200 750 720 15,8 9,3 838 975 750 535 332 1,175 283,18 306,46 1000
1440 NTL050 B 01 IR 01 NNN 55 1440 500 470 13,7 8,2 673 783 597 421 257 1,216 333,36 356,41 700
32 tubi NTL060 B 01 IR 01 NNN 55 1440 600 570 15,9 9,5 800 930 712 504 310 1,200 341,49 364,54 1000
2 intervalli NTL075 B 01 IR 01 NNN 55 1440 750 720 19,3 11,4 989 1.150 885 631 392 1,175 349,85 373,03 1000
1760 NTE050 B 01 IR 01 NNN 55 1760 500 470 16,4 9,8 810 942 718 507 310 1,214 416,42 439,80 1000
38 tubi NTE060 B 01 IR 01 NNN 55 1760 600 570 19,0 11,3 960 1.116 854 605 372 1,198 424,77 448,06 1000
3 intervalli NTE075 B 01 IR 01 NNN 55 1760 750 720 23,0 13,7 1184 1.377 1.060 756 470 1,174 433,02 456,41 1000
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore ∆t=30°C consigliato per pompe di calore RADIATORI DA BAGNO
(*) Grazie alle elevate prestazioni dei radiatori NET, il ∆t ideale per la progettazione a bassa temperatura è 30°C
Per ∆t diversi da 50°C utilizzare la formula: Q=Qn (∆t / 50) n
Legenda Codice
Codice colore Bianco Standard. Codice colore Bianco Standard.
Larghezza Per codice colore diverso vedere pag. 528. Larghezza Per codice colore diverso vedere pag. 528.
NT S 050 B 01 IR 01 NNN NT S 050 B 01 IR 05 NNN
Altezza Codice imballo Codice allacciamento idraulico Altezza Codice imballo Codice allacciamento idraulico per attacchi 50
alle estremità dei collettori mm centrali ultimo tubo in basso
Resistenze elettriche
Resistenza elettrica Resistenza Elettrica con termostato Resistenza Elettrica con controllo
con Interruttore (I) elettronico (K) elettronico (H)
9 8 9
83 62 67
Ø35 113 136,5
Per caratteristiche tecniche e prezzi vedere sezione Accessori a pag. 506, per installazione vedi pag. 521
326 327
