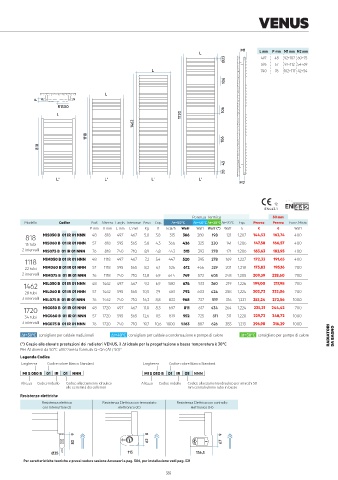

VENUS

M1 L mm P mm M1 mm M2 mm
L
Ø23 497 48 92÷107 60÷75
595 57 97÷112 54÷69
L 740 76 102÷117 42÷54
106

L
P
R1300
L 1720 106
1462

1118 106
818

43
20
L' L' L' L'
M2

12
EN442-1
Potenza Termica 50 mm
Modello Codice Prof. Altezza Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C∆t=30°C ∆t=20°C Esp. Prezzo Prezzo Funz. Misto
P mm H mm L mm L’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n. € € Watt
818 MIS050 B 01 IR 01 NNN 48 818 497 467 5,0 3,8 315 366 280 198 121 1,207 144,53 163,74 400
15 tubi MIS060 B 01 IR 01 NNN 57 818 595 565 5,8 4,3 366 426 325 230 141 1,206 147,58 166,57 400
2 intervalli MIS075 B 01 IR 01 NNN 76 818 740 710 8,9 4,8 443 515 393 278 171 1,206 163,63 182,95 400
1118 MIM050 B 01 IR 01 NNN 48 1118 497 467 7,2 5,4 447 520 395 278 169 1,227 172,33 191,65 400
22 tubi MIM060 B 01 IR 01 NNN 57 1118 595 565 8,2 6,1 526 612 466 329 201 1,218 175,83 195,16 700
2 intervalli MIM075 B 01 IR 01 NNN 76 1118 740 710 12,8 6,9 644 749 572 405 248 1,205 209,39 228,60 700
1462 MIL050 B 01 IR 01 NNN 48 1462 497 467 9,2 6,9 580 674 513 360 219 1,226 199,00 217,98 700
28 tubi MIL060 B 01 IR 01 NNN 57 1462 595 565 10,5 7,9 681 792 603 424 258 1,224 202,73 222,06 700
3 intervalli MIL075 B 01 IR 01 NNN 76 1462 740 710 16,3 8,8 833 968 737 519 316 1,221 253,24 272,56 1000
1720 MIG050 B 01 IR 01 NNN 48 1720 497 467 11,0 8,3 697 811 617 434 264 1,224 225,21 244,42 700
34 tubi MIG060 B 01 IR 01 NNN 57 1720 595 565 12,6 9,5 819 952 725 511 311 1,220 229,73 248,72 1000
3 intervalli MIG075 B 01 IR 01 NNN 76 1720 740 710 19,7 10,6 1000 1.163 887 626 383 1,213 296,98 316,29 1000

∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore ∆t=30°C consigliato per pompe di calore RADIATORI DA BAGNO
(*) Grazie alle elevate prestazioni dei radiatori VENUS, il ∆t ideale per la progettazione a bassa temperatura è 30°C
Per ∆t diversi da 50°C utilizzare la formula: Q=Qn (∆t / 50) n
Legenda Codice
Larghezza Codice colore Bianco Standard. Larghezza Codice colore Bianco Standard.
MI S 050 B 01 IR 01 NNN MI S 050 B 01 IR 05 NNN
Altezza Codice imballo Codice allacciamento idraulico Altezza Codice imballo Codice allacciamento idraulico per attacchi 50
alle estremità dei collettori mm centrali ultimo tubo in basso
Resistenze elettriche
Resistenza elettrica Resistenza Elettrica con termostato Resistenza Elettrica con controllo
con Interruttore (I) elettronico (K) elettronico (H)

9 8 9
83 62 67

Ø35 113 136,5
Per caratteristiche tecniche e prezzi vedere sezione Accessori a pag. 506, per installazione vedi pag. 521
