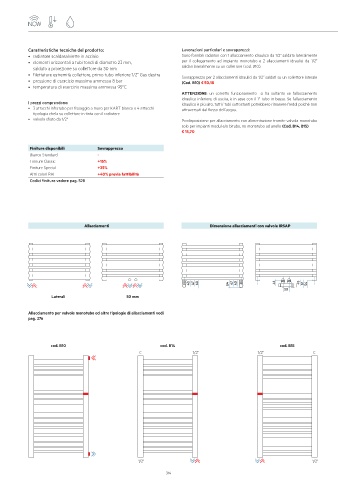

Page 317 - IRSAP - LISTINO RADIATORI 2023 - FIDRA

Caratteristiche tecniche del prodotto: Lavorazioni particolari e sovrapprezzi:
• radiatore scaldasalviette in acciaio Sono fornibili radiatori con 1 allacciamento idraulico da 1/2” saldato lateralmente
• elementi orizzontali a tubi tondi di diametro 23 mm, per il collegamento ad impianto monotubo e 2 allacciamenti idraulici da 1/2”
saldato a proiezione su collettore da 30 mm saldati lateralmente su un collettore (cod. B10).
• filettature estremità collettore, primo tubo inferiore 1/2” Gas destra Sovrapprezzo per 2 allacciamenti idraulici da 1/2” saldati su un collettore laterale
• pressione di esercizio massima ammessa 8 bar (Cod. B10) € 50,18
• temperatura di esercizio massima ammessa 95°C
ATTENZIONE: un corretto funzionamento si ha soltanto se l'allacciamento
idraulico inferiore, di uscita, è in asse con il 1° tubo in basso. Se l'allacciamento
I prezzi comprendono: idraulico è più alto, tutti i tubi sottostanti potrebbero rimanere freddi poiché non
• 3 attacchi infratubo per fissaggio a muro per KART bianco o 4 attacchi attraversati dal flusso dell’acqua.
tipologia chela su collettore in tinta con il radiatore
• valvola sfiato da 1/2" Predisposizione per allacciamento con alimentazione tramite valvola monotubo
solo per impianti modul e/o bitubo, no monotubo ad anello (Cod. B14, B15)
€ 15,70

Finiture disponibili Sovrapprezzo
Bianco Standard -
Finiture Classic +15%
Finiture Special +25%
Altri colori RAL +40% previa fattibilità
Codici finiture vedere pag. 528

Allacciamenti Dimensione allacciamenti con valvole IRSAP

40 47 60 64 47 40 41 45 61 54
50
Laterali 50 mm

Allacciamento per valvole monotubo ed altre tipologie di allacciamenti vedi
pag. 376

cod. B10 cod. B14 cod. B15
C 1/2" 1/2" C

1/2" 1/2"

314 315
