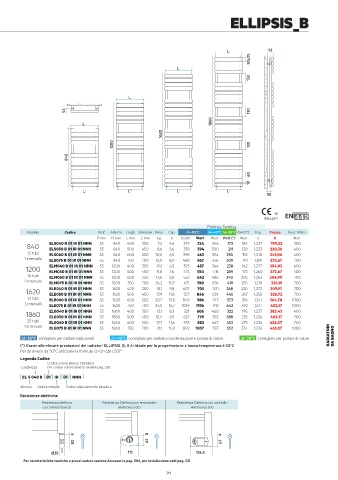

Page 322 - IRSAP - LISTINO RADIATORI 2023 - FIDRA

ELLIPSIS_B

L 93
50x25

L
130

L

53 130
1860
L
1620

1200 130
840

60
10
L' L' L' L'
55

18
EN442-1
Potenza Termica
Modello Codice Prof. Altezza Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esp. Prezzo Funz. Misto
P mm H mm L mm L’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n. € Watt
7,2
300
199,22
246
840 ELS040 B 01 IR 01 NNN 53 840 400 350 8,6 4,6 279 324 300 172 104 1,237 220,36 400
53
339
128
450
500
840
1,223
394
211
ELS050 B 01 IR 01 NNN
5,6
12 tubi ELS060 B 01 IR 01 NNN 53 840 600 550 10,0 6,5 398 463 354 250 153 1,210 249,06 400
1 intervallo ELS075 B 01 IR 01 NNN 53 840 750 700 12,0 8,0 488 567 435 309 191 1,189 272,67 700
1,277
1200 ELM040 B 01 IR 01 NNN 53 1200 400 350 10,1 6,3 393 457 344 238 142 1,260 254,03 400
500
550
11,8
473
450
400
7,6
272,67
53
ELM050 B 01 IR 01 NNN
173
289
415
1200
16 tubi ELM060 B 01 IR 01 NNN 53 1200 600 550 13,6 8,8 552 642 486 340 205 1,243 304,99 700
2 intervalli ELM075 B 01 IR 01 NNN 53 1200 750 700 16,2 10,7 671 780 594 419 255 1,218 336,19 700
705
9,8
15,1
368
531
1620 ELE040 B 01 IR 01 NNN 53 1620 400 350 17,9 11,8 607 846 639 445 220 1,272 309,97 700
328,72
ELE050 B 01 IR 01 NNN
267
1,256
700
727
1620
450
500
53
21 tubi ELE060 B 01 IR 01 NNN 53 1620 600 550 20,7 13,8 848 986 747 523 316 1,241 364,78 1000
3 intervalli ELE075 B 01 IR 01 NNN 53 1620 750 700 25,0 16,7 1029 1196 912 642 392 1,217 402,17 1000
521
13,1
195
1860 ELG040 B 01 IR 01 NNN 53 1860 400 350 15,4 8,3 627 606 460 322 235 1,237 383,42 400
1,236
388
402,17
ELG050 B 01 IR 01 NNN
500
553
1860
9,9
450
729
700
53
25 tubi ELG060 B 01 IR 01 NNN 53 1860 600 550 17,7 11,6 733 852 647 453 275 1,236 422,07 700
3 intervalli ELG075 B 01 IR 01 NNN 53 1860 750 700 21,1 14,0 892 1037 787 552 334 1,236 465,57 1000
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore ∆t=30°C consigliato per pompe di calore RADIATORI DA BAGNO
(*) Grazie alle elevate prestazioni dei radiatori ELLIPSIS_B, il ∆t ideale per la progettazione a bassa temperatura è 30°C
Per ∆t diversi da 50°C utilizzare la formula: Q=Qn (∆t / 50) n
Legenda Codice
Codice colore Bianco Standard.
Larghezza Per codice colore diverso vedere pag. 528.
EL S 040 B 01 IR 01 NNN
Altezza Codice imballo Codice allacciamento idraulico
Resistenze elettriche
Resistenza elettrica Resistenza Elettrica con termostato Resistenza Elettrica con controllo
con Interruttore (I) elettronico (K) elettronico (H)
9 8 9
83 62 67
Ø35 113 136,5
Per caratteristiche tecniche e prezzi vedere sezione Accessori a pag. 506, per installazione vedi pag. 521
318 319
