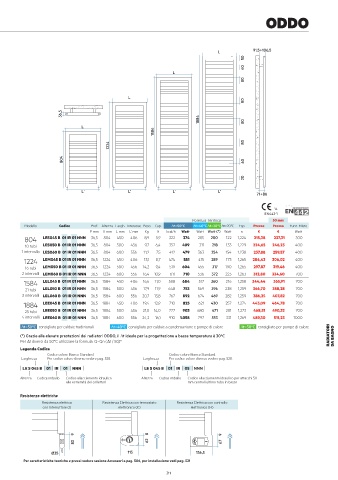

ODDO

91,5÷106,5
L
50
40
L
80

L
80
36,5
1884 80
L
1584

1224 80

804 60

20

L' L' L' L'
71÷86

14
EN442-1
Potenza Termica 50 mm
Modello Codice Prof. Altezza Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C∆t=30°C ∆t=20°C Esp. Prezzo Prezzo Funz. Misto
P mm H mm L mm L’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n. € € Watt
804 LES045 B 01 IR 01 NNN 36,5 804 450 406 8,9 5,9 322 374 285 200 122 1,224 215,38 237,31 300
10 tubi LES050 B 01 IR 01 NNN 36,5 804 500 456 9,7 6,4 352 409 311 218 133 1,229 224,65 246,23 400
1 intervallo LES060 B 01 IR 01 NNN 36,5 804 600 556 11,2 7,5 412 479 363 254 154 1,238 237,88 259,57 400
1224 LEM045 B 01 IR 01 NNN 36,5 1224 450 406 13,1 8,7 474 551 415 289 173 1,265 284,43 306,02 400
16 tubi LEM050 B 01 IR 01 NNN 36,5 1224 500 456 14,2 9,4 519 604 455 317 190 1,265 297,87 319,46 400
2 intervalli LEM060 B 01 IR 01 NNN 36,5 1224 600 556 16,4 10,9 611 710 536 372 223 1,263 312,80 334,60 700
1584 LEL045 B 01 IR 01 NNN 36,5 1584 450 406 16,6 11,0 588 684 517 360 216 1,258 344,44 365,91 700
21 tubi LEL050 B 01 IR 01 NNN 36,5 1584 500 456 17,9 11,9 648 753 569 396 238 1,259 366,70 388,28 700
3 intervalli LEL060 B 01 IR 01 NNN 36,5 1584 600 556 20,7 13,8 767 892 674 469 282 1,259 386,25 407,82 700
1884 LEE045 B 01 IR 01 NNN 36,5 1884 450 406 19,4 12,9 710 825 621 430 257 1,274 443,09 464,78 700
25 tubi LEE050 B 01 IR 01 NNN 36,5 1884 500 456 21,0 14,0 777 903 680 471 281 1,273 468,51 490,32 700
4 intervalli LEE060 B 01 IR 01 NNN 36,5 1884 600 556 24,2 16,1 910 1.058 797 553 331 1,269 489,30 511,23 1000
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore ∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori ODDO, il ∆t ideale per la progettazione a bassa temperatura è 30°C RADIATORI DA BAGNO
Per ∆t diversi da 50°C utilizzare la formula: Q=Qn (∆t / 50) n
Legenda Codice
Codice colore Bianco Standard. Codice colore Bianco Standard.
Larghezza Per codice colore diverso vedere pag. 528. Larghezza Per codice colore diverso vedere pag. 528.
LE S 045 B 01 IR 01 NNN LE S 045 B 01 IR 05 NNN
Altezza Codice imballo Codice allacciamento idraulico Altezza Codice imballo Codice allacciamento idraulico per attacchi 50
alle estremità dei collettori mm centrali ultimo tubo in basso

Resistenze elettriche
Resistenza elettrica Resistenza Elettrica con termostato Resistenza Elettrica con controllo
con Interruttore (I) elettronico (K) elettronico (H)

9 8 9
83 62 67

Ø35 113 136,5
Per caratteristiche tecniche e prezzi vedere sezione Accessori a pag. 506, per installazione vedi pag. 521
