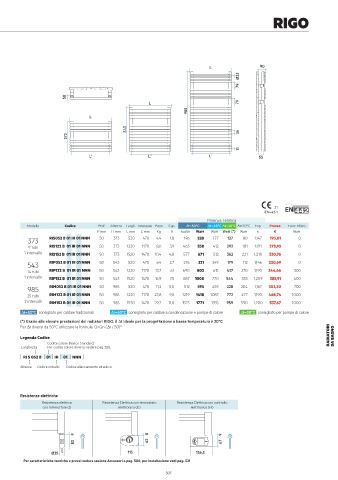

Page 310 - IRSAP - LISTINO RADIATORI 2023 - FIDRA
P. 310
RIGO
L 90
Ø23
79
50
L 79
985
L
543 34
373
11
L' L' L' 55
21
EN442-1
Potenza Termica
Modello Codice Prof. Altezza Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esp. Prezzo Funz. Misto
P mm H mm L mm L’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n. € Watt
373 RIS052 B 01 IR 01 NNN 50 373 520 470 4,4 1,8 196 228 177 127 80 1,147 193,01 0
9 tubi RIS122 B 01 IR 01 NNN 50 373 1220 1170 8,6 3,9 463 538 412 293 181 1,191 275,95 0
1 intervallo RIS152 B 01 IR 01 NNN 50 373 1520 1470 10,4 4,8 577 671 512 362 221 1,210 330,76 0
543 RIP052 B 01 IR 01 NNN 50 543 520 470 6,4 2,7 276 321 249 179 112 1,146 220,69 0
14 tubi RIP122 B 01 IR 01 NNN 50 543 1220 1170 13,7 6,1 690 802 615 437 270 1,190 344,66 300
1 intervallo RIP152 B 01 IR 01 NNN 50 543 1520 1470 16,9 7,5 867 1008 770 544 333 1,209 385,91 400
985 RIM052 B 01 IR 01 NNN 50 985 520 470 11,2 5,0 512 595 459 328 204 1,167 303,30 700
25 tubi RIM122 B 01 IR 01 NNN 50 985 1220 1170 23,8 9,8 1219 1418 1087 772 477 1,190 468,74 1000
2 intervalli RIM152 B 01 IR 01 NNN 50 985 1520 1470 29,2 11,8 1523 1771 1355 959 590 1,200 537,67 1000
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore ∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori RIGO, il ∆t ideale per la progettazione a bassa temperatura è 30°C
Per ∆t diversi da 50°C utilizzare la formula: Q=Qn (∆t / 50) n
Legenda Codice RADIATORI DA BAGNO
Codice colore Bianco Standard.
Larghezza Per codice colore diverso vedere pag. 528.
RI S 052 B 01 IR 01 NNN
Altezza Codice imballo Codice allacciamento idraulico
Resistenze elettriche
Resistenza elettrica Resistenza Elettrica con termostato Resistenza Elettrica con controllo
con Interruttore (I) elettronico (K) elettronico (H)
9 8 9
83 62 67
Ø35 113 136,5
Per caratteristiche tecniche e prezzi vedere sezione Accessori a pag. 506, per installazione vedi pag. 521
