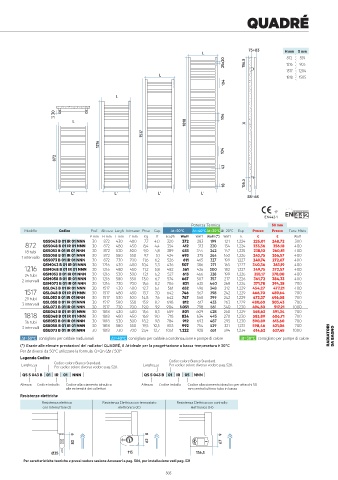

QUADRÉ

73÷83 H mm X mm
L
872 559
25x20 156.5 1216 903
1517 1204
L
1818 1505
104
L

30
104
L 1818 X
1517

1216
104
872
43

156.5
18
L' L' L' L'
58÷68

17
EN442-1
Potenza Termica 50 mm
Modello Codice Prof. Altezza Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C∆t=30°C ∆t=20°C Esp. Prezzo Prezzo Funz. Misto
P mm H mm L mm L’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n. € € Watt
226,01
121
7,7
872 QSS043 B 01 IR 01 NNN 30 872 430 400 8,4 4,0 320 372 283 199 134 1,224 233,36 248,72 300
30
872
480
1,224
220
400
256,18
313
4,4
450
412
354
QSS048 B 01 IR 01 NNN
18 tubi QSS053 B 01 IR 01 NNN 30 872 530 500 9,0 4,8 389 453 344 242 147 1,225 238,10 260,81 400
1 intervallo QSS058 B 01 IR 01 NNN 30 872 580 550 9,7 5,1 424 493 375 264 160 1,226 243,75 266,57 400
QSS073 B 01 IR 01 NNN 30 872 730 700 11,6 6,2 526 611 465 327 199 1,227 249,74 272,67 400
363,19
271
1216 QSM043 B 01 IR 01 NNN 30 1216 430 400 10,4 5,3 436 507 386 300 165 1,227 340,36 372,57 400
5,8
30
11,2
426
400
482
561
QSM048 B 01 IR 01 NNN
480
182
1,227
349,75
450
1216
24 tubi QSM053 B 01 IR 01 NNN 30 1216 530 500 12,1 6,2 527 613 466 328 199 1,226 355,17 378,00 400
2 intervalli QSM058 B 01 IR 01 NNN 30 1216 580 550 13,0 6,7 574 667 507 357 217 1,226 361,72 384,33 400
QSM073 B 01 IR 01 NNN 30 1216 730 700 15,6 8,2 706 821 625 440 268 1,224 371,78 394,38 700
652
212
477,21
561
1517 QSL043 B 01 IR 01 NNN 30 1517 430 400 12,7 6,4 642 746 496 348 242 1,229 454,27 489,64 400
450
398
700
1517
1,229
480
7,0
30
QSL048 B 01 IR 01 NNN
567
13,7
466,70
29 tubi QSL053 B 01 IR 01 NNN 30 1517 530 500 14,8 7,6 642 747 568 399 242 1,229 473,37 496,08 700
3 intervalli QSL058 B 01 IR 01 NNN 30 1517 580 550 15,9 8,2 698 812 617 433 263 1,229 480,60 503,43 700
QSL073 B 01 IR 01 NNN 30 1517 730 700 19,0 9,9 904 1.051 798 561 340 1,230 494,50 517,21 1000
QSE043 B 01 IR 01 NNN 30 1818 430 400 15,6 8,3 689 801 609 428 260 1,229 568,63 591,34 700
1818 QSE048 B 01 IR 01 NNN 30 1818 480 450 16,9 9,0 718 834 634 445 270 1,230 583,89 606,71 700
36 tubi QSE053 B 01 IR 01 NNN 30 1818 530 500 18,2 9,8 784 912 693 487 295 1,230 590,89 613,60 700
3 intervalli QSE058 B 01 IR 01 NNN 30 1818 580 550 19,5 10,5 853 992 754 529 321 1,231 598,46 621,06 700
QSE073 B 01 IR 01 NNN 30 1818 730 700 23,4 12,7 1051 1.222 928 651 394 1,234 614,62 637,45 1000
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore ∆t=30°C consigliato per pompe di calore RADIATORI DA BAGNO
(*) Grazie alle elevate prestazioni dei radiatori QUADRÉ, il ∆t ideale per la progettazione a bassa temperatura è 30°C
Per ∆t diversi da 50°C utilizzare la formula: Q=Qn (∆t / 50) n
Legenda Codice Codice colore Bianco Standard.
Larghezza Codice colore Bianco Standard. Larghezza Per codice colore diverso vedere pag. 528.
Per codice colore diverso vedere pag. 528.
QS S 043 B 01 IR 01 NNN QS S 043 B 01 IR 05 NNN
Altezza Codice imballo Codice allacciamento idraulico Altezza Codice imballo Codice allacciamento idraulico per attacchi 50
alle estremità dei collettori mm centrali ultimo tubo in basso
Resistenze elettriche
Resistenza elettrica Resistenza Elettrica con termostato Resistenza Elettrica con controllo
con Interruttore (I) elettronico (K) elettronico (H)
9 8 9
83 62 67
Ø35 113 136,5
Per caratteristiche tecniche e prezzi vedere sezione Accessori a pag. 506, per installazione vedi pag. 521
