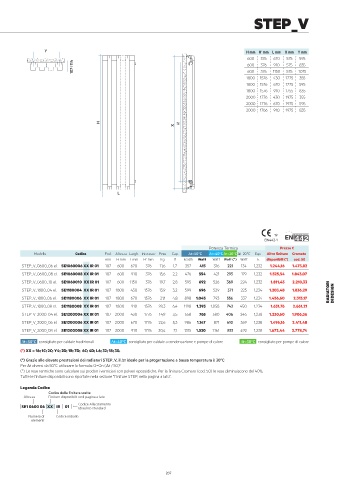

STEP_V

Y H mm H' mm L mm X mm Y mm
600 376 670 575 595
107÷114 600 376 1150 575 1075
835
910
575
376
600
1800 1576 430 1775 355
1800 1576 670 1775 595
1800 1576 910 1755 835
2000 1776 430 1975 355
2000 1776 670 1975 595
2000 1766 910 1975 835
H H'
X

L

19
EN442-1
Potenza Termica Prezzo €
Modello Codice Prof. Altezza Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C∆t=30°C ∆t=20°C Esp. Altre finiture Cromato
mm H mm L mm H’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n. disponibili (*) cod. 50
STEP_V_0600_06 el. SE1060006 XX IR 01 107 600 670 376 11,6 1,7 357 415 316 221 134 1,232 1.244,16 1.475,82
STEP_V_0600_08 el. SE1060008 XX IR 01 107 600 910 376 15,6 2,2 476 554 421 295 179 1,232 1.525,54 1.843,07
STEP_V_0600_10 el. SE1060010 XX IR 01 107 600 1150 376 19,7 2,8 595 692 526 369 224 1,232 1.811,43 2.210,33
STEP_V_1800_04 el. SE1180004 XX IR 01 107 1800 430 1576 13,9 3,2 599 696 529 371 225 1,234 1.203,48 1.836,29 RADIATORI DI DESIGN
STEP_V_1800_06 el. SE1180006 XX IR 01 107 1800 670 1576 21,1 4,8 898 1.045 793 556 337 1,234 1.456,60 2.313,17
STEP_V_1800_08 el. SE1180008 XX IR 01 107 1800 910 1576 28,3 6,4 1198 1.393 1.058 742 450 1,234 1.631,76 2.661,21
STEP_V_2000_04 el. SE1200004 XX IR 01 107 2000 430 1776 14,9 3,5 658 765 580 406 246 1,238 1.230,60 1.906,36
STEP_V_2000_06 el. SE1200006 XX IR 01 107 2000 670 1776 22,6 5,3 986 1.147 871 610 369 1,238 1.496,16 2.411,48
STEP_V_2000_08 el. SE1200008 XX IR 01 107 2000 910 1776 30,4 7,1 1315 1.530 1.161 813 492 1,238 1.672,44 2.778,74

∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore ∆t=30°C consigliato per pompe di calore
(*) XX = 16; 1C; 2C; Y4; 2D; 1B; 7D; 6C; 4D; L6; 32; 18; 30.
(*) Grazie alle elevate prestazioni dei radiatori STEP_V, il ∆t ideale per la progettazione a bassa temperatura è 30°C
Per ∆t diversi da 50°C utilizzare la formula: Q=Qn (∆t / 50) n
(*) Le rese termiche sono calcolate sui prodotti verniciati con polveri epossidiche. Per la finitura Cromato (cod. 50) le rese diminuiscono del 40%.
Tutte le finiture disponibili sono riportate nella sezione "Finiture STEP, nella pagina a lato".
Legenda Codice
Codice della finitura scelta
Altezza Finiture disponibili: vedi pagina a lato
SE1 0600 06 XX IR 01 Codice Allacciamento
Idraulico standard
Numero di Codice imballo
elementi
