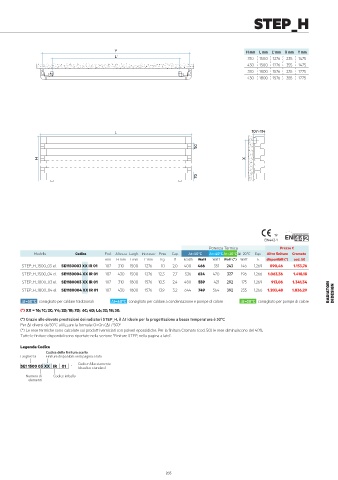

Page 206 - IRSAP - LISTINO RADIATORI 2023 - FIDRA

STEP_H

Y H mm L mm L' mm X mm Y mm
L' 310 1500 1276 235 1475
430 1500 1276 355 1475
310 1800 1576 235 1775
430 1800 1576 355 1775

L 107 114

50

H X

70

19
EN442-1
Potenza Termica Prezzo €
Modello Codice Prof. Altezza Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C∆t=30°C ∆t=20°C Esp. Altre finiture Cromato
mm H mm L mm L’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n. disponibili (*) cod. 50
STEP_H_1500_03 el. SE1150003 XX IR 01 107 310 1500 1276 9,1 2,0 400 466 351 243 146 1,269 890,46 1.153,76
STEP_H_1500_04 el. SE1150004 XX IR 01 107 430 1500 1276 12,3 2,7 536 624 470 327 196 1,266 1.063,36 1.418,18
STEP_H_1800_03 el. SE1180003 XX IR 01 107 310 1800 1576 10,3 2,4 480 559 421 292 175 1,269 913,06 1.341,34
STEP_H_1800_04 el. SE1180004 XX IR 01 107 430 1800 1576 13,9 3,2 644 749 564 392 235 1,266 1.203,48 1.836,29 RADIATORI DI DESIGN
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore ∆t=30°C consigliato per pompe di calore
(*) XX = 16; 1C; 2C; Y4; 2D; 1B; 7D; 6C; 4D; L6; 32; 18; 30.
(*) Grazie alle elevate prestazioni dei radiatori STEP_H, il ∆t ideale per la progettazione a bassa temperatura è 30°C
Per ∆t diversi da 50°C utilizzare la formula: Q=Qn (∆t / 50) n
(*) Le rese termiche sono calcolate sui prodotti verniciati con polveri epossidiche. Per la finitura Cromato (cod. 50) le rese diminuiscono del 40%.
Tutte le finiture disponibili sono riportate nella sezione "Finiture STEP, nella pagina a lato".
Legenda Codice
Codice della finitura scelta
Larghezza Finiture disponibili: vedi pagina a lato
SE1 1500 03 XX IR 01 Codice Allacciamento
Idraulico standard
Numero di Codice imballo
elementi

202 203
