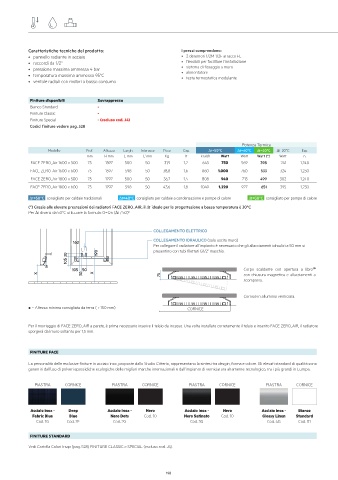

Page 201 - IRSAP - LISTINO RADIATORI 2023 - FIDRA

Caratteristiche tecniche del prodotto: I prezzi comprendono:
• pannello radiante in acciaio • 2 detentori 1/2M 1/2F attacco FE
• raccordi da 1/2" • flessibili per facilitare l’installazione
• pressione massima ammessa 4 bar • sistema di fissaggio a muro
• temperatura massima ammessa 95°C • alimentatore
• testa termostatica modulante
• ventole radiali con motori a basso consumo

Finiture disponibili Sovrapprezzo
Bianco Standard -
Finiture Classic -
Finiture Special - (escluso cod. J4)
Codici finiture vedere pag. 528

Potenza Termica
Modello Prof. Altezza Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esp.
mm H mm L mm L’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n.
FACE ZERO_Air 1600 x 500 75 1597 500 50 31,9 1,2 645 750 569 398 241 1,240
FACE ZERO_Air 1600 x 600 75 1597 598 50 38,8 1,6 860 1.000 760 533 324 1,230
FACE ZERO_Air 1800 x 500 75 1797 500 50 36,7 1,4 808 940 713 499 302 1,240
FACE ZERO_Air 1800 x 600 75 1797 598 50 43,6 1,8 1049 1.220 927 651 395 1,230

∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore ∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori FACE ZERO_AIR, il ∆t ideale per la progettazione a bassa temperatura è 30°C
Per ∆t diversi da 50°C utilizzare la formula: Q=Qn (∆t / 50) n

COLLEGAMENTO ELETTRICO
COLLEGAMENTO IDRAULICO (solo uscita muro)
160
Per collegare il radiatore all’impianto è necessario che gli allacciamenti idraulici a 50 mm si
30 190 presentino con tubi filettati G1/2” maschio.
105
15 75 (1)
105 50 Corpo scaldante con apertura a libro
X 30 X 75 con chiusura magnetica e allacciamenti a
scomparsa.

Cornice in alluminio verniciata.

x = Altezza minima consigliata da terra ( > 150 mm) CORNICE

Per il montaggio di FACE ZERO_AIR a parete, è prima necessario inserire il telaio da incasso. Una volta installato corretamente il telaio e inserito FACE ZERO_AIR, il radiatore
sporgerà dal muro soltanto per 1,5 mm.

FINITURE FACE

La personalità delle esclusive finiture in acciaio inox, proposte dallo Studio Citterio, rappresentano la sintesi tra desgin, forma e colore. Gli elevati standard di qualità sono
garantiti dall’uso di polveri epossidiche ecologiche delle migliori marche internazionali e dall’impianto di verniciatura altamente tecnologico, tra i più grandi in Europa.

PIASTRA CORNICE PIASTRA CORNICE PIASTRA CORNICE PIASTRA CORNICE

Acciaio Inox - Deep Acciaio Inox - Nero Acciaio Inox - Nero Acciaio Inox - Bianco
Fabric Blue Blue Nero Dots Cod. 10 Nero Satinato Cod. 10 Glossy Linen Standard
Cod. 1G Cod. 2F Cod. 2G Cod. 3G Cod. 4G Cod. 01

FINITURE STANDARD
Vedi Cartella Colori Irsap (pag. 528) FINITURE CLASSIC e SPECIAL (escluso cod. J4).

198 199
