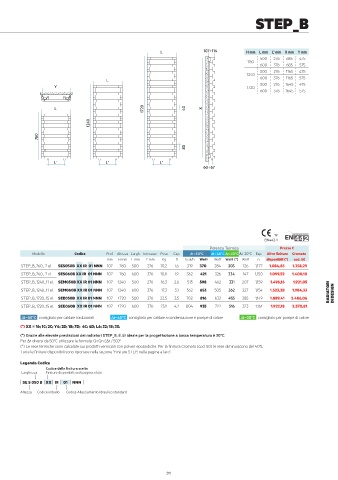

Page 214 - IRSAP - LISTINO RADIATORI 2023 - FIDRA
P. 214
STEP_B
L 107÷114 H mm L mm L' mm X mm Y mm
500 276 685 475
760
600 376 685 575
500 276 1165 475
1240
L 600 376 1165 575
Y 1720 500 276 1645 475
600 376 1645 575
L 1720 40 X
1240
760
80
L' L' L'
60÷67
19
EN442-1
Potenza Termica Prezzo €
Modello Codice Prof. Altezza Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C∆t=30°C ∆t=20°C Esp. Altre finiture Cromato
mm H mm L mm L’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n. disponibili (*) cod. 50
STEP_B_760_ 7 el. SES050B XX IR 01 NNN 107 760 500 276 10,2 1,6 319 370 284 203 126 1,177 1.084,83 1.358,29
STEP_B_760_ 7 el. SES060B XX IR 01 NNN 107 760 600 376 10,8 1,9 362 421 326 234 147 1,150 1.099,52 1.400,10
STEP_B_1240_11 el. SEM050B XX IR 01 NNN 107 1240 500 276 16,3 2,6 515 598 462 331 207 1,159 1.496,16 1.921,05
STEP_B_1240_11 el. SEM060B XX IR 01 NNN 107 1240 600 376 17,3 3,1 562 653 505 362 227 1,154 1.523,28 1.984,33 RADIATORI DI DESIGN
STEP_B_1720_15 el. SEE050B XX IR 01 NNN 107 1720 500 276 22,5 3,5 702 816 632 453 285 1,149 1.889,41 2.486,06
STEP_B_1720_15 el. SEE060B XX IR 01 NNN 107 1720 600 376 23,9 4,2 804 935 722 516 323 1,161 1.922,18 2.570,81
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore ∆t=30°C consigliato per pompe di calore
(*) XX = 16; 1C; 2C; Y4; 2D; 1B; 7D; 6C; 4D; L6; 32; 18; 30.
(*) Grazie alle elevate prestazioni dei radiatori STEP_B, il ∆t ideale per la progettazione a bassa temperatura è 30°C
Per ∆t diversi da 50°C utilizzare la formula: Q=Qn (∆t / 50) n
(*) Le rese termiche sono calcolate sui prodotti verniciati con polveri epossidiche. Per la finitura Cromato (cod. 50) le rese diminuiscono del 40%.
Tutte le finiture disponibili sono riportate nella sezione "Finiture STEP, nella pagina a lato".
Legenda Codice
Codice della finitura scelta
Larghezza Finiture disponibili: vedi pagina a lato
SE S 050 B XX IR 01 NNN
Altezza Codice imballo Codice Allacciamento Idraulico standard
