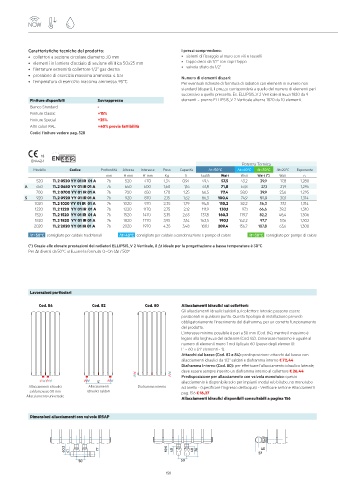

Page 153 - IRSAP - LISTINO RADIATORI 2023 - FIDRA

Caratteristiche tecniche del prodotto: I prezzi comprendono:
• collettori a sezione circolare diametro 30 mm • sistemi di fissaggio al muro con viti e tasselli
• elementi in lamiera d’acciaio di sezione ellittica 50x25 mm • tappo cieco da 1/2” con copri tappo
• filettature estremità collettore 1/2” gas destra • valvola sfiato da 1/2”
• pressione di esercizio massima ammessa: 4 bar Numero di elementi dispari:
• temperatura di esercizio massima ammessa: 95°C Per eventuali richieste di fornitura di radiatori con elementi in numero non
standard (dispari), il prezzo corrisponderà a quello del numero di elementi pari
successivo a quello prescelto. Es. ELLIPSIS_V 2 Verticale altezza 1820 da 9
Finiture disponibili Sovrapprezzo elementi = prezzo ELLIPSIS_V 2 Verticale altezza 1820 da 10 elementi.
Bianco Standard -
Finiture Classic +15%
Finiture Special +25%
Altri colori RAL +40% previa fattibilità
Codici finiture vedere pag. 528

18
EN442-1
Potenza Termica
Modello Codice Profondità Altezza Interasse Peso Capacità ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esponente
mm H mm H’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n.
520 TL2 0520 YY 01 IR 01 A 76 520 470 1,34 0,94 49,4 57,5 43,2 29,9 17,8 1,280
A 650 TL2 0650 YY 01 IR 01 A 76 650 600 1,60 1,16 61,8 71,8 53,8 37,1 21,9 1,295
700 TL2 0700 YY 01 IR 01 A 76 700 650 1,70 1,25 66,5 77,4 58,0 39,9 23,6 1,295
S 920 TL2 0920 YY 01 IR 01 A 76 920 870 2,15 1,62 86,3 100,4 74,9 51,3 30,1 1,314
1020 TL2 1020 YY 01 IR 01 A 76 1020 970 2,35 1,79 94,8 110,2 82,2 56,3 33,1 1,314
1220 TL2 1220 YY 01 IR 01 A 76 1220 1170 2,75 2,12 111,9 130,1 97,1 66,6 39,2 1,310
1520 TL2 1520 YY 01 IR 01 A 76 1520 1470 3,35 2,63 137,8 160,3 119,7 82,2 48,4 1,306
1820 TL2 1820 YY 01 IR 01 A 76 1820 1770 3,95 3,14 163,5 190,1 142,2 97,7 57,6 1,302
2020 TL2 2020 YY 01 IR 01 A 76 2020 1970 4,35 3,48 180,1 209,4 156,7 107,8 63,6 1,300
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore ∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori ELLIPSIS_V 2 Verticale, il ∆t ideale per la progettazione a bassa temperatura è 30°C
Per ∆t diversi da 50°C utilizzare la formula: Q=Qn (∆t / 50) n

Lavorazioni particolari

Cod. 84 Cod. 82 Cod. 80 Allacciamenti idraulici sui collettori:
Gli allacciamenti idraulici saldati sul collettore laterale possono essere
posizionati in qualsiasi punto. Questa tipologia di installazione prevede
obbligatoriamente l’inserimento del diaframma, per un corretto funzionamento
del prodotto.
L’interasse minimo possibile è pari a 50 mm (Cod. 84), mentre il massimo è
legato alla larghezza del radiatore (Cod. 82). L’interasse massimo è uguale al
numero di elementi meno 1 moltiplicato 60 (passo degli elementi):
L’ = 60 x (n° elementi - 1).
Attacchi dal basso (Cod. 82 e 84): predisposizione attacchi dal basso con
allacciamenti idraulici da 1/2” saldati e diaframma interno € 72,44
Diaframma Interno (Cod. 80): per effettuare l’allacciamento idraulico laterale,
deve essere sempre inserito un diaframma interno al collettore € 26,44
Predisposizione per allacciamento con valvola monotubo: questo
L’ allacciamento è disponibile solo per impianti modul e/o bitubo, no monotubo
Allacciamenti idraulici Allacciamenti Diaframma interno ad anello - (specificare l’ingresso dell’acqua) - Verificare sezione Allacciamenti
saldati passo 50 mm idraulici saldati pag. 156 € 16,27
Allacciamento universale
Allacciamenti idraulici disponibili consultabili a pagina 156

Dimensioni allacciamenti con valvole IRSAP

60.5 41 77 59.5 40 40 76 57 40

50 50

150 151
