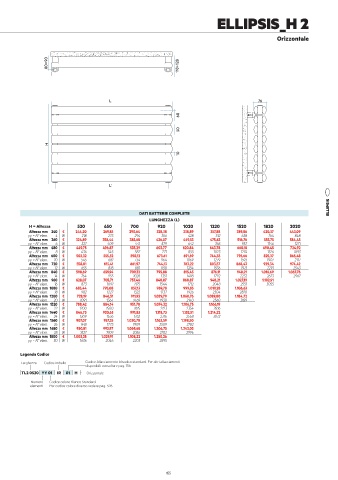

Page 158 - IRSAP - LISTINO RADIATORI 2023 - FIDRA

ELLIPSIS_H 2

Orizzontale

80÷90 118÷128

L 76

60

50

H
10

L'

ELLIPSIS

DATI BATTERIE COMPLETE
LUNGHEZZA (L)
H = Altezza 520 650 700 920 1020 1220 1520 1820 2020
Altezza mm 240 € 244,20 269,85 290,64 328,38 338,89 357,88 389,86 420,37 443,09
yy = N° elem. 4 W 218 273 294 386 428 512 638 764 848
Altezza mm 360 € 324,89 358,44 385,68 436,07 449,53 475,63 516,76 555,75 584,45
yy = N° elem. 6 W 327 409 441 579 642 768 957 1146 1271
Altezza mm 480 € 449,75 496,87 535,29 603,77 620,84 643,78 668,18 690,45 724,92
yy = N° elem. 8 W 436 545 587 771 855 1023 1274 1526 1693
Altezza mm 600 € 503,32 555,52 598,12 673,61 691,69 744,35 795,66 825,37 865,48
yy = N° elem. 10 W 545 681 734 964 1069 1279 1593 1907 2117
Altezza mm 720 € 558,01 615,41 661,97 744,13 763,22 803,57 868,43 929,34 974,42
yy = N° elem. 12 W 655 818 881 1158 1284 1536 1913 2291 2543
Altezza mm 840 € 598,69 659,94 709,32 795,88 815,43 876,11 948,21 1.016,69 1.067,76
yy = N° elem. 14 W 764 955 1028 1351 1498 1792 2232 2673 2967
Altezza mm 960 € 628,07 705,71 757,46 848,87 868,87 948,21 1.027,19 1.102,91
yy = N° elem. 16 W 873 1091 1175 1544 1712 2048 2551 3055
Altezza mm 1080 € 683,44 795,08 857,13 969,78 999,85 1.019,28 1.106,63
yy = N° elem. 18 W 982 1227 1322 1737 1926 2304 2870
Altezza mm 1200 € 728,19 846,51 911,93 1.029,79 1.060,76 1.089,80 1.184,72
yy = N° elem. 20 W 1091 1364 1469 1930 2140 2560 3189
Altezza mm 1320 € 788,42 884,14 951,70 1.074,32 1.106,75 1.166,19
yy = N° elem. 22 W 1200 1500 1615 2123 2354 2816
Altezza mm 1440 € 846,73 920,63 991,83 1.118,73 1.152,51 1.214,22
yy = N° elem. 24 W 1309 1636 1762 2316 2568 3072
Altezza mm 1560 € 907,07 957,35 1.030,70 1.163,59 1.198,50
yy = N° elem. 26 W 1418 1773 1909 2509 2782
Altezza mm 1680 € 950,81 993,97 1.069,68 1.206,75 1.243,03
yy = N° elem. 28 W 1527 1909 2056 2702 2996
Altezza mm 1800 € 1.003,35 1.029,91 1.108,22 1.250,26
yy = N° elem. 30 W 1636 2046 2203 2895
Legenda Codice
Larghezza Codice imballo Codice Allacciamento Idraulico standard. Per altri allacciamenti
disponibili consultare pag. 156
TL2 0520 YY 01 IR 01 H Orizzontale
Numero Codice colore Bianco Standard.
elementi Per codice colore diverso vedere pag. 528.

154 155
