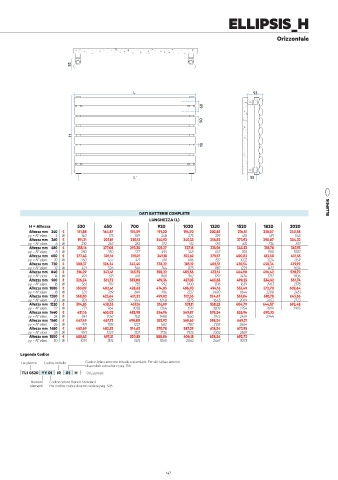

Page 150 - IRSAP - LISTINO RADIATORI 2023 - FIDRA

ELLIPSIS_H

Orizzontale

53

L 93

60

50

H
10

L' 55

ELLIPSIS

DATI BATTERIE COMPLETE
LUNGHEZZA (L)
H = Altezza 520 650 700 920 1020 1220 1520 1820 2020
Altezza mm 240 € 151,88 164,87 174,59 191,20 194,70 202,85 216,51 230,07 240,58
yy = N° elem. 4 W 140 175 189 248 275 329 410 491 545
Altezza mm 360 € 191,31 207,81 220,13 240,92 245,33 256,52 273,92 290,87 304,32
yy = N° elem. 6 W 210 263 283 372 412 493 615 736 817
Altezza mm 480 € 255,16 277,08 293,35 321,27 327,15 335,96 343,53 351,78 367,93
yy = N° elem. 8 W 280 350 377 495 549 657 818 980 1087
Altezza mm 600 € 277,43 301,16 319,01 349,18 355,62 379,57 400,82 412,58 431,55
yy = N° elem. 10 W 350 437 471 619 686 821 1022 1224 1359
Altezza mm 720 € 300,37 326,24 345,45 378,22 385,12 402,51 430,54 458,34 479,92
yy = N° elem. 12 W 421 526 566 744 825 987 1229 1472 1634
Altezza mm 840 € 316,29 343,41 363,75 398,22 405,56 433,14 464,90 496,42 520,72
yy = N° elem. 14 W 491 613 661 868 962 1151 1434 1717 1906
Altezza mm 960 € 326,24 361,72 383,08 419,36 427,03 463,65 499,25 534,62 561,74
yy = N° elem. 16 W 561 701 755 992 1100 1316 1639 1963 2178
Altezza mm 1080 € 350,09 402,41 428,62 474,05 486,70 494,16 533,49 572,70 602,64
yy = N° elem. 18 W 631 789 849 1116 1237 1480 1844 2208 2451
Altezza mm 1200 € 368,50 423,64 451,22 499,02 512,36 524,67 567,84 610,78 643,56
yy = N° elem. 20 W 701 876 944 1240 1375 1645 2049 2453 2723
Altezza mm 1320 € 394,83 438,33 467,16 516,99 531,11 558,23 604,79 644,57 692,48
yy = N° elem. 22 W 771 964 1038 1364 1512 1809 2254 2699 2995
Altezza mm 1440 € 421,16 453,02 482,98 534,96 549,87 578,24 626,94 690,33
yy = N° elem. 24 W 841 1051 1132 1488 1650 1973 2459 2944
Altezza mm 1560 € 447,49 467,72 498,80 552,92 568,63 598,24 649,21
yy = N° elem. 26 W 911 1139 1227 1612 1787 2138 2664
Altezza mm 1680 € 465,69 482,52 514,62 570,78 587,39 618,24 673,95
yy = N° elem. 28 W 981 1227 1321 1736 1925 2302 2869
Altezza mm 1800 € 488,63 497,21 530,55 588,86 606,15 638,24 693,72
yy = N° elem. 30 W 1051 1314 1415 1860 2062 2467 3073
Legenda Codice
Larghezza Codice imballo Codice Allacciamento Idraulico standard. Per altri allacciamenti
disponibili consultare pag. 156
TL1 0520 YY 01 IR 01 H Orizzontale
Numero Codice colore Bianco Standard.
elementi Per codice colore diverso vedere pag. 528.

146 147
