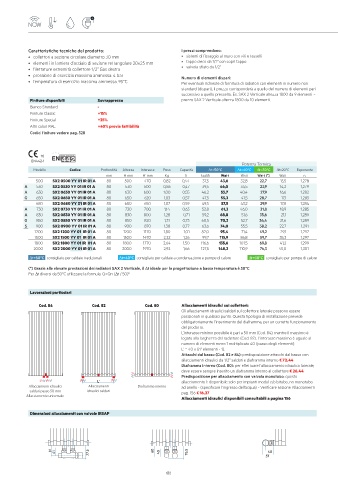

Page 135 - IRSAP - LISTINO RADIATORI 2023 - FIDRA

Caratteristiche tecniche del prodotto: I prezzi comprendono:
• collettori a sezione circolare diametro 30 mm • sistemi di fissaggio al muro con viti e tasselli
• elementi in lamiera d’acciaio di sezione rettangolare 20x25 mm • tappo cieco da 1/2” con copri tappo
• filettature estremità collettore 1/2” Gas destra • valvola sfiato da 1/2”
• pressione di esercizio massima ammessa: 4 bar Numero di elementi dispari:
• temperatura di esercizio massima ammessa: 95°C Per eventuali richieste di fornitura di radiatori con elementi in numero non
standard (dispari), il prezzo corrisponderà a quello del numero di elementi pari
successivo a quello prescelto. Es. SAX 2 Verticale altezza 1800 da 9 elementi =
Finiture disponibili Sovrapprezzo prezzo SAX 2 Verticale altezza 1800 da 10 elementi.
Bianco Standard -
Finiture Classic +15%
Finiture Special +25%
Altri colori RAL +40% previa fattibilità
Codici finiture vedere pag. 528

10
EN442-1
Potenza Termica
Modello Codice Profondità Altezza Interasse Peso Capacità ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esponente
mm H mm H’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n.
500 SX2 0500 YY 01 IR 01 A 80 500 470 0,82 0,44 37,5 43,6 32,8 22,7 13,5 1,278
A 530 SX2 0530 YY 01 IR 01 A 80 530 500 0,86 0,47 39,5 46,0 34,5 23,9 14,2 1,279
A 630 SX2 0630 YY 01 IR 01 A 80 630 600 1,00 0,55 46,2 53,7 40,4 27,9 16,6 1,282
G 650 SX2 0650 YY 01 IR 01 A 80 650 620 1,03 0,57 47,5 55,3 41,5 28,7 17,1 1,283
680 SX2 0680 YY 01 IR 01 A 80 680 650 1,07 0,59 49,5 57,5 43,2 29,9 17,8 1,284
A 730 SX2 0730 YY 01 IR 01 A 80 730 700 1,14 0,63 52,8 61,3 46,0 31,8 18,9 1,285
A 830 SX2 0830 YY 01 IR 01 A 80 830 800 1,28 0,71 59,2 68,8 51,6 35,6 21,1 1,289
G 850 SX2 0850 YY 01 IR 01 A 80 850 820 1,31 0,73 60,5 70,3 52,7 36,4 21,6 1,289
S 900 SX2 0900 YY 01 IR 01 A 80 900 870 1,38 0,77 63,6 74,0 55,5 38,2 22,7 1,291
1200 SX2 1200 YY 01 IR 01 A 80 1200 1170 1,80 1,01 82,0 95,4 71,4 49,2 29,1 1,297
1500 SX2 1500 YY 01 IR 01 A 80 1500 1470 2,22 1,26 99,7 115,9 86,8 59,7 35,3 1,297
1800 SX2 1800 YY 01 IR 01 A 80 1800 1770 2,64 1,50 116,6 135,6 101,5 69,8 41,2 1,299
2000 SX2 2000 YY 01 IR 01 A 80 2000 1970 2,92 1,66 127,5 148,2 110,9 76,3 45,0 1,301
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore ∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori SAX 2 Verticale, il ∆t ideale per la progettazione a bassa temperatura è 30°C
Per ∆t diversi da 50°C utilizzare la formula: Q=Qn (∆t / 50) n

Lavorazioni particolari

Cod. 84 Cod. 82 Cod. 80 Allacciamenti idraulici sui collettori:
Gli allacciamenti idraulici saldati sul collettore laterale possono essere
posizionati in qualsiasi punto. Questa tipologia di installazione prevede
obbligatoriamente l’inserimento del diaframma, per un corretto funzionamento
del prodotto.
L’interasse minimo possibile è pari a 50 mm (Cod. 84), mentre il massimo è
legato alla larghezza del radiatore (Cod. 82). L’interasse massimo è uguale al
numero di elementi meno 1 moltiplicato 40 (passo degli elementi):
L’ = 40 x (n° elementi - 1).
Attacchi dal basso (Cod. 82 e 84): predisposizione attacchi dal basso con
allacciamenti idraulici da 1/2” saldati e diaframma interno € 72,44
Diaframma Interno (Cod. 80): per effettuare l’allacciamento idraulico laterale,
deve essere sempre inserito un diaframma interno al collettore € 26,44
Predisposizione per allacciamento con valvola monotubo: questo
L’ allacciamento è disponibile solo per impianti modul e/o bitubo, no monotubo
Allacciamenti idraulici Allacciamenti Diaframma interno ad anello - (specificare l’ingresso dell’acqua) - Verificare sezione Allacciamenti
saldati passo 50 mm idraulici saldati pag. 156 € 16,27
Allacciamento universale
Allacciamenti idraulici disponibili consultabili a pagina 156

Dimensioni allacciamenti con valvole IRSAP

61 41 77.5 60 40 76.5 57 40
