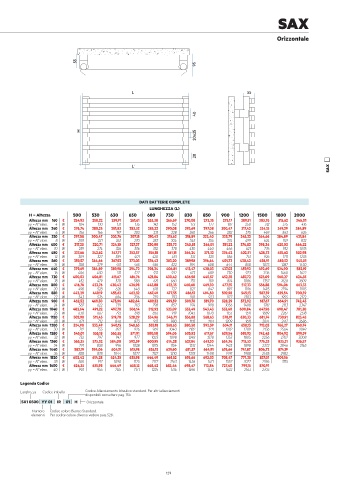

Page 132 - IRSAP - LISTINO RADIATORI 2023 - FIDRA

SAX

Orizzontale

55
95

L 55

40

H
20x25

20
L'
SAX

DATI BATTERIE COMPLETE
LUNGHEZZA (L)
H = Altezza 500 530 630 650 680 730 830 850 900 1200 1500 1800 2000
Altezza mm 160 € 254,93 258,22 259,91 261,61 263,30 266,69 270,08 273,35 275,17 289,51 303,76 315,62 346,01
yy = N° elem. 4 W 104 110 131 135 142 152 173 177 187 250 312 375 416
Altezza mm 240 € 276,74 280,25 281,83 283,52 285,22 290,08 293,69 297,08 300,47 317,42 334,15 349,29 384,89
yy = N° elem. 6 W 156 166 197 203 213 228 260 266 282 375 469 563 626
Altezza mm 320 € 297,08 300,47 303,76 307,15 310,42 315,62 318,89 322,40 325,79 345,33 364,66 384,89 421,84
yy = N° elem. 8 W 208 221 262 270 283 304 345 354 374 499 624 749 832
Altezza mm 400 € 317,20 320,71 324,10 327,37 330,88 335,73 340,81 346,01 351,22 374,83 398,34 420,03 464,22
yy = N° elem. 10 W 259 274 326 336 352 378 430 440 466 621 776 932 1035
Altezza mm 480 € 337,66 342,62 347,71 352,57 356,18 361,15 366,24 371,32 376,42 402,51 428,73 455,62 502,98
yy = N° elem. 12 W 309 327 389 401 420 451 512 525 556 741 926 1111 1235
Altezza mm 560 € 359,57 364,66 367,93 373,03 376,42 383,20 389,98 396,64 401,73 430,42 458,91 489,52 545,01
yy = N° elem. 14 W 358 379 451 465 486 522 594 608 644 858 1073 1287 1430
Altezza mm 640 € 379,69 384,89 389,98 394,72 398,34 406,81 413,47 420,03 427,03 459,92 492,69 524,90 582,19
yy = N° elem. 16 W 406 430 511 527 551 592 673 689 730 973 1216 1460 1622
Altezza mm 720 € 400,03 406,81 411,67 416,76 421,84 430,42 436,98 445,57 452,35 487,72 523,09 560,27 624,35
yy = N° elem. 18 W 452 479 570 588 615 660 751 769 814 1086 1357 1628 1809
Altezza mm 800 € 416,76 423,76 430,42 436,98 443,88 452,35 460,60 469,30 477,55 517,33 556,88 594,06 663,33
yy = N° elem. 20 W 498 528 628 648 678 727 827 847 897 1196 1495 1794 1993
Altezza mm 880 € 442,29 449,19 455,62 462,52 467,49 477,55 486,13 494,50 502,98 545,13 587,39 629,54 700,39
yy = N° elem. 22 W 543 576 684 706 739 793 901 923 977 1303 1629 1955 2172
Altezza mm 960 € 462,52 469,30 475,96 482,64 489,52 499,59 509,76 519,70 528,29 572,92 617,67 664,91 742,43
yy = N° elem. 24 W 587 622 739 763 798 857 974 998 1056 1408 1761 2113 2347
Altezza mm 1040 € 482,64 491,22 497,78 506,14 512,92 523,09 533,49 543,43 553,60 600,84 647,96 698,47 781,30
yy = N° elem. 26 W 630 667 793 818 856 919 1045 1070 1133 1511 1889 2267 2518
Altezza mm 1120 € 502,98 511,45 519,70 528,29 534,96 546,71 556,88 568,63 578,91 630,33 681,74 730,91 823,45
yy = N° elem. 28 W 671 712 846 873 913 980 1115 1141 1209 1611 2014 2417 2686
Altezza mm 1200 € 524,90 533,49 540,15 548,63 555,18 568,63 580,50 592,59 604,11 658,13 712,03 766,27 860,74
yy = N° elem. 30 W 712 755 897 926 969 1040 1182 1211 1282 1709 2136 2564 2849
Altezza mm 1280 € 545,01 555,18 563,55 571,91 580,50 594,06 605,92 617,67 629,54 685,93 742,43 804,92 899,39
yy = N° elem. 32 W 752 797 947 977 1023 1098 1248 1278 1353 1805 2256 2707 3008
Altezza mm 1360 € 565,35 575,52 584,00 592,59 600,95 614,28 627,84 641,30 654,74 715,53 776,33 835,31 936,57
yy = N° elem. 34 W 791 838 996 1028 1075 1154 1312 1344 1423 1898 2372 2846 3163
Altezza mm 1440 € 582,19 594,06 604,11 615,98 626,15 639,60 651,57 664,91 676,66 741,87 806,72 874,19
yy = N° elem. 36 W 828 878 1044 1077 1127 1210 1375 1408 1491 1988 2485 2982
Altezza mm 1520 € 602,42 614,28 624,35 635,98 646,49 661,52 676,66 692,03 705,47 771,35 837,01 909,56
yy = N° elem. 38 W 865 917 1090 1125 1177 1263 1436 1471 1557 2077 2596 3115
Altezza mm 1600 € 624,35 635,98 646,49 658,13 668,42 683,44 698,47 713,84 727,40 799,15 870,91
yy = N° elem. 40 W 901 955 1135 1171 1225 1316 1496 1532 1622 2163 2703
Legenda Codice
Larghezza Codice imballo Codice Allacciamento Idraulico standard. Per altri allacciamenti
disponibili consultare pag. 156
SX1 0500 YY 01 IR 01 H Orizzontale
Numero Codice colore Bianco Standard.
elementi Per codice colore diverso vedere pag. 528.

128 129
