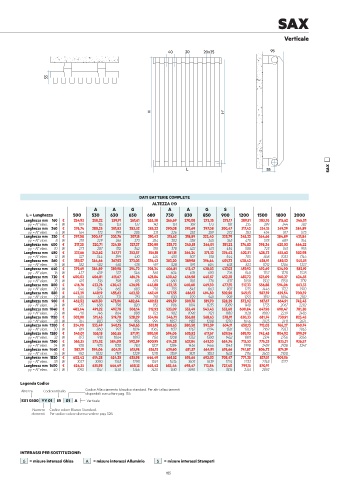

Page 128 - IRSAP - LISTINO RADIATORI 2023 - FIDRA

SAX

Verticale

40 20 20x25 95

55

H H'

L 55 SAX

DATI BATTERIE COMPLETE
ALTEZZA (H)
A A G A A G S
L = Lunghezza 500 530 630 650 680 730 830 850 900 1200 1500 1800 2000
Lunghezza mm 160 € 254,93 258,22 259,91 261,61 263,30 266,69 270,08 273,35 275,17 289,51 303,76 315,62 346,01
yy = N° elem. 4 W 109 115 133 137 142 151 169 173 181 235 289 344 382
Lunghezza mm 240 € 276,74 280,25 281,83 283,52 285,22 290,08 293,69 297,08 300,47 317,42 334,15 349,29 384,89
yy = N° elem. 6 W 164 172 199 205 213 226 253 259 272 353 434 517 573
Lunghezza mm 320 € 297,08 300,47 303,76 307,15 310,42 315,62 318,89 322,40 325,79 345,33 364,66 384,89 421,84
yy = N° elem. 8 W 218 229 266 273 284 302 338 345 363 470 578 689 764
Lunghezza mm 400 € 317,20 320,71 324,10 327,37 330,88 335,73 340,81 346,01 351,22 374,83 398,34 420,03 464,22
yy = N° elem. 10 W 273 287 332 342 355 378 422 431 454 588 723 861 955
Lunghezza mm 480 € 337,66 342,62 347,71 352,57 356,18 361,15 366,24 371,32 376,42 402,51 428,73 455,62 502,98
yy = N° elem. 12 W 327 344 399 410 426 453 507 518 544 705 868 1033 1146
Lunghezza mm 560 € 359,57 364,66 367,93 373,03 376,42 383,20 389,98 396,64 401,73 430,42 458,91 489,52 545,01
yy = N° elem. 14 W 382 402 465 478 497 528 591 604 635 823 1012 1206 1337
Lunghezza mm 640 € 379,69 384,89 389,98 394,72 398,34 406,81 413,47 420,03 427,03 459,92 492,69 524,90 582,19
yy = N° elem. 16 W 437 459 532 546 568 604 676 690 726 940 1157 1378 1528
Lunghezza mm 720 € 400,03 406,81 411,67 416,76 421,84 430,42 436,98 445,57 452,35 487,72 523,09 560,27 624,35
yy = N° elem. 18 W 491 516 598 615 639 680 760 776 817 1058 1302 1550 1719
Lunghezza mm 800 € 416,76 423,76 430,42 436,98 443,88 452,35 460,60 469,30 477,55 517,33 556,88 594,06 663,33
yy = N° elem. 20 W 546 574 665 683 710 755 845 863 907 1175 1446 1722 1910
Lunghezza mm 880 € 442,29 449,19 455,62 462,52 467,49 477,55 486,13 494,50 502,98 545,13 587,39 629,54 700,39
yy = N° elem. 22 W 600 631 731 751 781 830 929 949 998 1293 1591 1894 2101
Lunghezza mm 960 € 462,52 469,30 475,96 482,64 489,52 499,59 509,76 519,70 528,29 572,92 617,67 664,91 742,43
yy = N° elem. 24 W 655 688 798 820 852 906 1014 1035 1089 1410 1735 2067 2292
Lunghezza mm 1040 € 482,64 491,22 497,78 506,14 512,92 523,09 533,49 543,43 553,60 600,84 647,96 698,47 781,30
yy = N° elem. 26 W 710 746 864 888 923 982 1098 1121 1180 1528 1880 2239 2483
Lunghezza mm 1120 € 502,98 511,45 519,70 528,29 534,96 546,71 556,88 568,63 578,91 630,33 681,74 730,91 823,45
yy = N° elem. 28 W 764 803 931 956 994 1057 1183 1208 1270 1646 2025 2411 2674
Lunghezza mm 1200 € 524,90 533,49 540,15 548,63 555,18 568,63 580,50 592,59 604,11 658,13 712,03 766,27 860,74
yy = N° elem. 30 W 819 860 997 1024 1065 1132 1267 1294 1361 1763 2169 2583 2865
Lunghezza mm 1280 € 545,01 555,18 563,55 571,91 580,50 594,06 605,92 617,67 629,54 685,93 742,43 804,92 899,39
yy = N° elem. 32 W 873 918 1064 1093 1136 1208 1352 1380 1452 1881 2314 2756 3056
Lunghezza mm 1360 € 565,35 575,52 584,00 592,59 600,95 614,28 627,84 641,30 654,74 715,53 776,33 835,31 936,57
yy = N° elem. 34 W 928 975 1130 1161 1207 1284 1436 1466 1543 1998 2459 2928 3247
Lunghezza mm 1440 € 582,19 594,06 604,11 615,98 626,15 639,60 651,57 664,91 676,66 741,87 806,72 874,19
yy = N° elem. 36 W 982 1032 1197 1229 1278 1359 1521 1553 1633 2116 2603 3100
Lunghezza mm 1520 € 602,42 614,28 624,35 635,98 646,49 661,52 676,66 692,03 705,47 771,35 837,01 909,56
yy = N° elem. 38 W 1037 1090 1263 1298 1349 1434 1605 1639 1724 2233 2748 3272
Lunghezza mm 1600 € 624,35 635,98 646,49 658,13 668,42 683,44 698,47 713,84 727,40 799,15 870,91
yy = N° elem. 40 W 1092 1147 1330 1366 1420 1510 1690 1725 1815 2351 2892
Legenda Codice
Altezza Codice imballo Codice Allacciamento Idraulico standard. Per altri allacciamenti
disponibili consultare pag. 156
SX1 0500 YY 01 IR 01 A Verticale
Numero Codice colore Bianco Standard.
elementi Per codice colore diverso vedere pag. 528.

INTERASSI PER SOSTITUZIONE:
G = misure interassi Ghisa A = misure interassi Alluminio S = misure interassi Stampati

124 125
