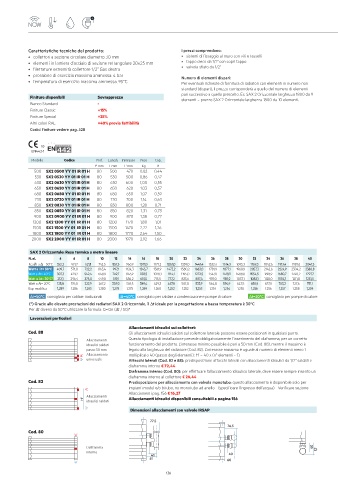

Page 139 - IRSAP - LISTINO RADIATORI 2023 - FIDRA

Caratteristiche tecniche del prodotto: I prezzi comprendono:
• collettori a sezione circolare diametro 30 mm • sistemi di fissaggio al muro con viti e tasselli
• elementi in lamiera d’acciaio di sezione rettangolare 20x25 mm • tappo cieco da 1/2” con copri tappo
• filettature estremità collettore 1/2” Gas destra • valvola sfiato da 1/2”
• pressione di esercizio massima ammessa: 4 bar Numero di elementi dispari:
• temperatura di esercizio massima ammessa: 95°C Per eventuali richieste di fornitura di radiatori con elementi in numero non
standard (dispari), il prezzo corrisponderà a quello del numero di elementi
pari successivo a quello prescelto. Es. SAX 2 Orizzontale larghezza 1800 da 9
Finiture disponibili Sovrapprezzo elementi = prezzo SAX 2 Orizzontale larghezza 1800 da 10 elementi.
Bianco Standard -
Finiture Classic +15%
Finiture Special +25%
Altri colori RAL +40% previa fattibilità
Codici finiture vedere pag. 528

10
EN442-1
Modello Codice Prof. Lungh. Interasse Peso Cap.
P mm L mm L' mm Kg It
500 SX2 0500 YY 01 IR 01 H 80 500 470 0,82 0,44
530 SX2 0530 YY 01 IR 01 H 80 530 500 0,86 0,47
630 SX2 0630 YY 01 IR 01 H 80 630 600 1,00 0,55
650 SX2 0650 YY 01 IR 01 H 80 650 620 1,03 0,57
680 SX2 0680 YY 01 IR 01 H 80 680 650 1,07 0,59
730 SX2 0730 YY 01 IR 01 H 80 730 700 1,14 0,63
830 SX2 0830 YY 01 IR 01 H 80 830 800 1,28 0,71
850 SX2 0850 YY 01 IR 01 H 80 850 820 1,31 0,73
900 SX2 0900 YY 01 IR 01 H 80 900 870 1,38 0,77
1200 SX2 1200 YY 01 IR 01 H 80 1200 1170 1,80 1,01
1500 SX2 1500 YY 01 IR 01 H 80 1500 1470 2,22 1,26
1800 SX2 1800 YY 01 IR 01 H 80 1800 1770 2,64 1,50
2000 SX2 2000 YY 01 IR 01 H 80 2000 1970 2,92 1,66

SAX 2 Orizzontale: Resa termica a metro lineare
N. el. 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40
Kcal/h a ∆t= 50°C 352,3 491,7 621,1 742,5 857,5 966,9 1071,3 1171,2 1267,0 1359,0 1447,4 1532,4 1614,3 1693,3 1769,3 1842,6 1913,4 1981,6 2047,5
Watt a ∆t= 50°C 409,7 571,8 722,2 863,4 997,1 1124,3 1245,7 1361,9 1473,2 1580,2 1683,0 1781,9 1877,1 1968,9 2057,3 2142,6 2224,9 2304,2 2380,8
Watt a ∆t= 40°C 307,3 429,2 542,4 648,9 749,7 845,9 938,5 1028,1 1114,1 1195,0 1272,5 1347,0 1418,9 1488,0 1554,5 1618,9 1680,7 1740,2 1797,7
Watt a ∆t= 30°C* 212,1 296,4 375,0 449,0 519,1 586,2 651,5 715,5 777,2 833,6 887,4 939,0 989,2 1037,1 1083,1 1128,0 1170,7 1211,8 1251,5
Watt a ∆t= 20°C 125,8 176,0 222,9 267,2 309,2 349,5 389,4 429,3 467,8 501,8 533,9 564,8 594,9 623,5 650,9 677,8 703,2 727,6 751,1
Esp. modifica 1,289 1,286 1,283 1,280 1,278 1,275 1,269 1,260 1,252 1,252 1,253 1,254 1,254 1,255 1,256 1,256 1,257 1,258 1,259
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore ∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori SAX 2 Orizzontale, il ∆t ideale per la progettazione a bassa temperatura è 30°C
Per ∆t diversi da 50°C utilizzare la formula: Q=Qn (∆t / 50) n
Lavorazioni particolari
Allacciamenti idraulici sui collettori:
Cod. 88 Gli allacciamenti idraulici saldati sul collettore laterale possono essere posizionati in qualsiasi punto.
Allacciamenti Questa tipologia di installazione prevede obbligatoriamente l’inserimento del diaframma, per un corretto
idraulici saldati funzionamento del prodotto. L’interasse minimo possibile è pari a 50 mm (Cod. 88), mentre il massimo è
passo 50 mm legato alla larghezza del radiatore (Cod. 82). L’interasse massimo è uguale al numero di elementi meno 1
Allacciamento moltiplicato 40 (passo degli elementi): H’ = 40 x (n° elementi - 1).
universale Attacchi laterali (Cod. 82 e 88): predisposizione attacchi laterali con allacciamenti idraulici da 1/2” saldati e
diaframma interno € 72,44
Diaframma Interno (Cod. 80): per effettuare l’allacciamento idraulico laterale, deve essere sempre inserito un
diaframma interno al collettore € 26,44
Cod. 82 Predisposizione per allacciamento con valvola monotubo: questo allacciamento è disponibile solo per
impianti modul e/o bitubo, no monotubo ad anello - (specificare l’ingresso dell’acqua) - Verificare sezione
Allacciamenti pag. 156 € 16,27
Allacciamenti
H’ idraulici saldati Allacciamenti idraulici disponibili consultabili a pagina 156
Dimensioni allacciamenti con valvole IRSAP
77.5
76.5
Cod. 80

Diaframma 40 57
interno 40
41
61 60

136 137
