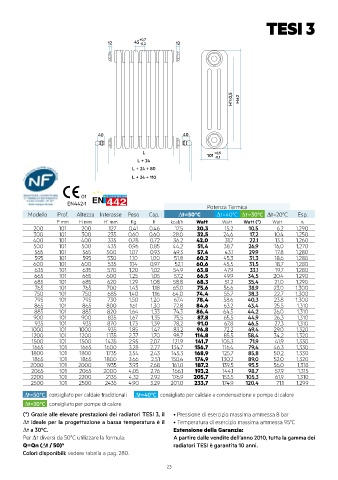

Page 25 - IRSAP - CATAOGO 2024 - FIDRA

TESI 3

+0,7
12 45 -0,2 12

H'±0,5 H±2

40 40

L +0,5
101 -0,1
L + 24
L + 24 + 80
L + 24 + 110

01
EN442-1
Potenza Termica
Modello Prof. Altezza Interasse Peso Cap. ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esp.
P mm H mm H’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n.
200 101 200 127 0,41 0,46 17,5 20,3 15,2 10,5 6,2 1,290
300 101 300 235 0,60 0,60 28,0 32,5 24,6 17,2 10,4 1,250
400 101 400 335 0,78 0,72 36,2 42,0 31,7 22,1 13,3 1,260
500 101 500 435 0,96 0,85 44,2 51,4 38,7 26,9 16,0 1,270
565 101 565 500 1,07 0,93 49,3 57,4 43,1 29,9 17,8 1,280
595 101 595 530 1,10 1,00 51,8 60,2 45,3 31,3 18,6 1,280
600 101 600 535 1,14 0,97 52,1 60,6 45,5 31,5 18,7 1,280
635 101 635 570 1,20 1,02 54,9 63,8 47,9 33,1 19,7 1,280
665 101 665 600 1,25 1,05 57,2 66,5 49,9 34,5 20,4 1,290
685 101 685 620 1,29 1,08 58,8 68,3 51,2 35,4 21,0 1,290
765 101 765 700 1,43 1,18 65,0 75,6 56,6 38,9 23,0 1,300
750 101 750 685 1,40 1,16 64,0 74,4 55,7 38,3 22,7 1,300
795 101 795 730 1,50 1,20 67,4 78,4 58,6 40,3 23,8 1,300
865 101 865 800 1,61 1,30 72,8 84,6 63,2 43,4 25,5 1,310
885 101 885 820 1,64 1,33 74,3 86,4 64,5 44,2 26,0 1,310
900 101 900 835 1,67 1,35 75,5 87,8 65,5 44,9 26,3 1,310
935 101 935 870 1,73 1,39 78,2 91,0 67,8 46,5 27,3 1,310
1000 101 1000 935 1,85 1,47 83,2 96,8 72,2 49,4 29,0 1,320
1200 101 1200 1135 2,37 1,70 98,7 114,8 85,5 58,4 34,2 1,320
1500 101 1500 1435 2,95 2,07 121,9 141,7 105,3 71,9 41,9 1,330
1665 101 1665 1600 3,28 2,27 134,7 156,7 116,4 79,4 46,3 1,330
1800 101 1800 1735 3,54 2,43 145,3 168,9 125,7 85,8 50,2 1,330
1865 101 1865 1800 3,66 2,51 150,4 174,9 130,2 89,0 52,0 1,320
2000 101 2000 1935 3,93 2,68 161,0 187,2 139,5 95,5 56,0 1,318
2065 101 2065 2000 4,05 2,76 166,1 193,2 144,1 98,7 57,9 1,315
2200 101 2200 2135 4,32 2,92 176,9 205,7 153,5 105,3 61,9 1,310
2500 101 2500 2435 4,90 3,29 201,0 233,7 174,9 120,4 71,1 1,299
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori TESI 3, il • Pressione di esercizio massima ammessa 8 bar
∆t ideale per la progettazione a bassa temperatura è il • Temperatura di esercizio massima ammessa 95°C
∆t a 30°C. Estensione della Garanzia:
Per ∆t diversi da 50°C utilizzare la formula: A partire dalle vendite dell’anno 2010, tutta la gamma dei
Q=Qn (∆t / 50) n radiatori TESI è garantita 10 anni.
Colori disponibili: vedere tabella a pag. 280.
