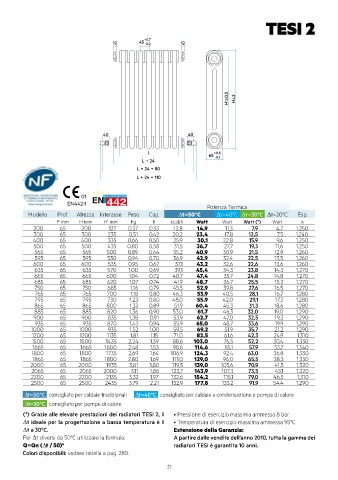

Page 23 - IRSAP - CATAOGO 2024 - FIDRA

TESI 2

+0,7
12 45 -0,2 12

H'±0,5 H±2

40 40

L +0,5
65 -0,1
L + 24
L + 24 + 80
L + 24 + 110

01
EN442-1
Potenza Termica
Modello Prof. Altezza Interasse Peso Cap. ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esp.
P mm H mm H’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n.
200 65 200 127 0,37 0,33 12,8 14,9 11,3 7,9 4,7 1,250
300 65 300 235 0,51 0,42 20,2 23,4 17,8 12,5 7,5 1,240
400 65 400 335 0,66 0,50 25,9 30,1 22,8 15,9 9,6 1,250
500 65 500 435 0,80 0,58 31,5 36,7 27,7 19,3 11,6 1,250
565 65 565 500 0,89 0,64 35,2 40,9 30,9 21,5 12,9 1,260
595 65 595 530 0,94 0,70 36,9 42,9 32,4 22,5 13,5 1,260
600 65 600 535 0,95 0,67 37,1 43,2 32,6 22,6 13,6 1,260
635 65 635 570 1,00 0,69 39,1 45,4 34,3 23,8 14,3 1,270
665 65 665 600 1,04 0,72 40,7 47,4 35,7 24,8 14,8 1,270
685 65 685 620 1,07 0,74 41,9 48,7 36,7 25,5 15,2 1,270
750 65 750 685 1,16 0,79 45,5 52,9 39,8 27,6 16,5 1,270
765 65 765 700 1,18 0,80 46,3 53,9 40,5 28,1 16,7 1,280
795 65 795 730 1,23 0,80 48,0 55,9 42,0 29,1 17,3 1,280
865 65 865 800 1,33 0,89 51,9 60,4 45,3 31,3 18,6 1,280
885 65 885 820 1,36 0,90 53,0 61,7 46,3 32,0 19,0 1,290
900 65 900 835 1,38 0,91 53,9 62,7 47,0 32,5 19,3 1,290
935 65 935 870 1,43 0,94 55,9 65,0 48,7 33,6 19,9 1,290
1000 65 1000 935 1,52 1,00 59,5 69,2 51,9 35,7 21,2 1,290
1200 65 1200 1135 1,81 1,15 71,0 82,5 61,6 42,3 24,9 1,310
1500 65 1500 1435 2,24 1,39 88,6 103,0 76,5 52,2 30,4 1,330
1665 65 1665 1600 2,48 1,53 98,6 114,6 85,1 57,9 33,7 1,340
1800 65 1800 1735 2,69 1,64 106,9 124,3 92,4 63,0 36,8 1,330
1865 65 1865 1800 2,80 1,69 111,0 129,0 96,0 65,5 38,3 1,330
2000 65 2000 1935 3,01 1,80 119,5 139,0 103,6 70,9 41,5 1,320
2065 65 2065 2000 3,11 1,86 123,7 143,9 107,3 73,5 43,1 1,320
2200 65 2200 2135 3,32 1,97 132,6 154,2 115,1 79,0 46,5 1,310
2500 65 2500 2435 3,79 2,21 152,9 177,8 133,2 91,9 54,4 1,290
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori TESI 2, il • Pressione di esercizio massima ammessa 8 bar
∆t ideale per la progettazione a bassa temperatura è il • Temperatura di esercizio massima ammessa 95°C
∆t a 30°C. Estensione della Garanzia:
Per ∆t diversi da 50°C utilizzare la formula: A partire dalle vendite dell’anno 2010, tutta la gamma dei
Q=Qn (∆t / 50) n radiatori TESI è garantita 10 anni.
Colori disponibili: vedere tabella a pag. 280.
20 21
