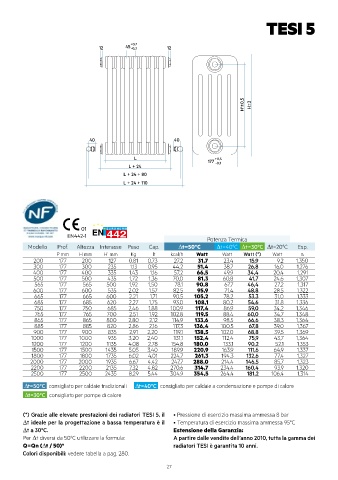

TESI 5
+0,7
12 45 -0,2 12
H'±0,5 H±2
40 40
L +0,5
177 -0,1
L + 24
L + 24 + 80
L + 24 + 110
01
EN442-1
Potenza Termica
Modello Prof. Altezza Interasse Peso Cap. ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esp.
P mm H mm H’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n.
200 177 200 127 0,81 0,73 27,2 31,7 23,4 15,9 9,2 1,350
300 177 300 235 1,13 0,95 44,2 51,4 38,7 26,8 16,0 1,276
400 177 400 335 1,43 1,16 57,2 66,5 49,9 34,4 20,4 1,291
500 177 500 435 1,72 1,36 70,0 81,3 60,8 41,7 24,6 1,307
565 177 565 500 1,92 1,50 78,1 90,8 67,7 46,4 27,2 1,317
600 177 600 535 2,02 1,57 82,5 95,9 71,4 48,8 28,5 1,322
665 177 665 600 2,21 1,71 90,5 105,2 78,2 53,3 31,0 1,333
685 177 685 620 2,27 1,75 93,0 108,1 80,2 54,6 31,8 1,336
750 177 750 685 2,46 1,88 100,9 117,4 86,9 59,0 34,2 1,346
765 177 765 700 2,51 1,92 102,8 119,5 88,4 60,0 34,7 1,348
865 177 865 800 2,80 2,12 114,9 133,6 98,5 66,6 38,3 1,364
885 177 885 820 2,86 2,16 117,3 136,4 100,5 67,8 39,0 1,367
900 177 900 835 2,91 2,20 119,1 138,5 102,0 68,8 39,5 1,369
1000 177 1000 935 3,20 2,40 131,1 152,4 112,4 75,9 43,7 1,364
1200 177 1200 1135 4,08 2,78 154,8 180,0 133,1 90,2 52,1 1,353
1500 177 1500 1435 5,05 3,40 189,9 220,9 163,9 111,6 64,9 1,337
1800 177 1800 1735 6,02 4,01 224,7 261,3 194,3 132,6 77,4 1,327
2000 177 2000 1935 6,67 4,42 247,7 288,0 214,4 146,5 85,7 1,323
2200 177 2200 2135 7,32 4,82 270,6 314,7 234,4 160,4 93,9 1,320
2500 177 2500 2435 8,29 5,44 304,9 354,5 264,4 181,2 106,4 1,314
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori TESI 5, il • Pressione di esercizio massima ammessa 8 bar
∆t ideale per la progettazione a bassa temperatura è il • Temperatura di esercizio massima ammessa 95°C
∆t a 30°C. Estensione della Garanzia:
Per ∆t diversi da 50°C utilizzare la formula: A partire dalle vendite dell’anno 2010, tutta la gamma dei
Q=Qn (∆t / 50) n radiatori TESI è garantita 10 anni.
Colori disponibili: vedere tabella a pag. 280.
