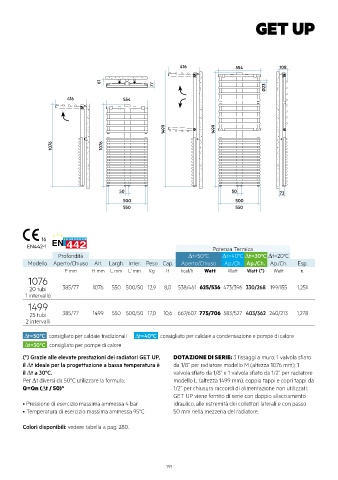

GET UP

416 554 108
61
77
Ø23
416 554

1499 1499

1076 1076

50 50 72
500 500
550 550

16
EN442-1 Potenza Termica
Profondità ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C
Modello Aperto/Chiuso Alt. Largh. Inter. Peso Cap. Aperto/Chiuso Ap./Ch. Ap./Ch. Ap./Ch. Esp.
P mm H mm L mm L’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n.
1076
20 tubi 385/77 1076 550 500/50 12,9 8,0 538/461 625/536 473/396 330/268 199/155 1,251
1 intervallo
1499
25 tubi 385/77 1499 550 500/50 17,0 10,6 667/607 775/706 583/527 403/362 240/213 1,278
2 intervalli

∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori GET UP, DOTAZIONE DI SERIE: 3 fissaggi a muro; 1 valvola sfiato
il ∆t ideale per la progettazione a bassa temperatura è da 1/8” per radiatore modello M (altezza 1076 mm); 1
il ∆t a 30°C. valvola sfiato da 1/8” e 1 valvola sfiato da 1/2” per radiatore
Per ∆t diversi da 50°C utilizzare la formula: modello L (altezza 1499 mm); coppia tappi e copri tappi da
Q=Qn (∆t / 50) n 1/2” per chiusura raccordi di alimentazione non utilizzati;
GET UP viene fornito di serie con doppio allacciamento
• Pressione di esercizio massima ammessa 4 bar idraulico, alle estremità dei collettori laterali e con passo
• Temperatura di esercizio massima ammessa 95°C 50 mm nella mezzeria del radiatore.

Colori disponibili: vedere tabella a pag. 280.
