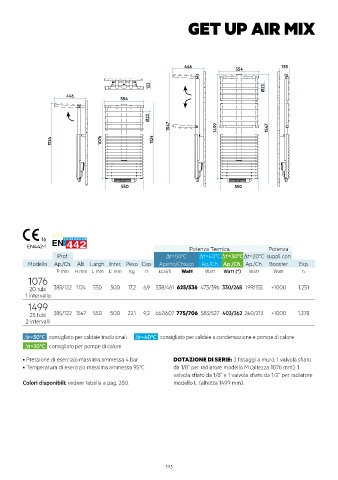

Page 195 - IRSAP - CATAOGO 2024 - FIDRA
P. 195
GET UP AIR MIX
446 554 138
122 Ø23
446
554
Ø23
1547 1499 1547
1124 1076 1124
550 550
16
EN442-1 Potenza Termica Potenza
Prof. ∆t=50°C ∆t=40°C∆t=30°C∆t=20°C suppl. con
Modello Ap./Ch. Alt. Largh. Inter. Peso Cap. Aperto/Chiuso Ap./Ch. Ap./Ch. Ap./Ch. Booster Esp.
P mm H mm L mm L’ mm Kg lt kcal/h Watt Watt Watt (*) Watt Watt n.
1076
20 tubi 385/122 1124 550 500 17,2 6,9 538/461 625/536 473/396 330/268 199/155 +1000 1,251
1 intervallo
1499
25 tubi 385/122 1547 550 500 22,1 9,2 667/607 775/706 583/527 403/362 240/213 +1000 1,278
2 intervalli
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
• Pressione di esercizio massima ammessa 4 bar DOTAZIONE DI SERIE: 3 fissaggi a muro; 1 valvola sfiato
• Temperatura di esercizio massima ammessa 95°C da 1/8” per radiatore modello M (altezza 1076 mm); 1
valvola sfiato da 1/8” e 1 valvola sfiato da 1/2” per radiatore
Colori disponibili: vedere tabella a pag. 280. modello L (altezza 1499 mm).
192 193
