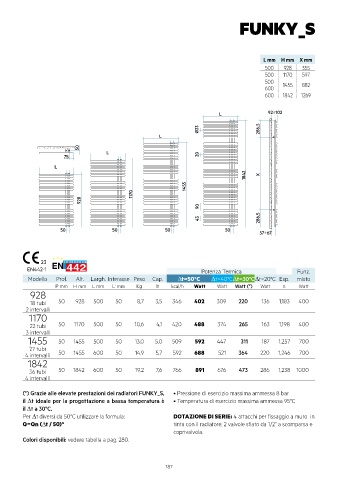

FUNKY_S
L mm H mm X mm
500 928 355
500 1170 597
500 1455 882
600
600 1842 1269
L 92÷102
Ø23 286,5
L
50
L
75 20
L
1842 X
1455
1170
928
90
286,5
43
50 50 50 50
57÷67
23
EN442-1 Potenza Termica Funz.
Modello Prof. Alt. Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C∆t=30°C∆t=20°C Esp. misto
P mm H mm L mm L’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n. Watt
928
18 tubi 50 928 500 50 8,7 3,5 346 402 309 220 136 1,183 400
2 intervalli
1170
22 tubi 50 1170 500 50 10,6 4,1 420 488 374 265 163 1,198 400
3 intervalli
1455 50 1455 500 50 13,0 5,0 509 592 447 311 187 1,257 700
27 tubi
4 intervalli 50 1455 600 50 14,9 5,7 592 688 521 364 220 1,246 700
1842
36 tubi 50 1842 600 50 19,2 7,6 766 891 676 473 286 1,238 1000
4 intervalli
(*) Grazie alle elevate prestazioni dei radiatori FUNKY_S, • Pressione di esercizio massima ammessa 8 bar
il ∆t ideale per la progettazione a bassa temperatura è • Temperatura di esercizio massima ammessa 95°C
il ∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula: DOTAZIONE DI SERIE: 4 attacchi per fissaggio a muro in
Q=Qn (∆t / 50) n tinta con il radiatore; 2 valvole sfiato da 1/2” a scomparsa e
coprivalvola.
Colori disponibili: vedere tabella a pag. 280.
