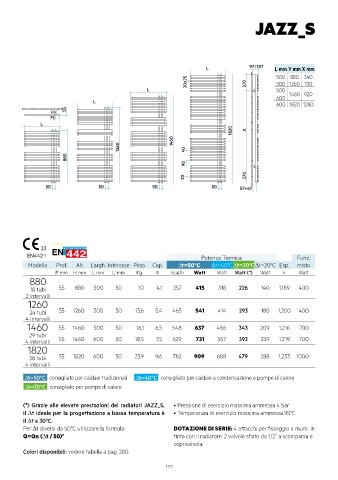

JAZZ_S

L 97÷107 L mm Y mm X mm
20x25 270 500 880 340
500 1260 720
L 500
600 1460 920
L
600 1820 1280
55
75
L
1820 X
1460
1260 40
880
90
20 270
50 50 50 50 57÷67

23
EN442-1 Potenza Termica Funz.
Modello Prof. Alt. Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C∆t=30°C∆t=20°C Esp. misto
P mm H mm L mm L’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n. Watt
880
18 tubi 55 880 500 50 10 4,1 357 415 318 226 140 1,189 400
2 intervalli
1260
24 tubi 55 1260 500 50 13,6 5,4 465 541 414 293 180 1,200 400
4 intervalli
1460 55 1460 500 50 16,1 6,5 548 637 486 343 209 1,216 700
29 tubi
4 intervalli 55 1460 600 50 18,5 7,5 629 731 557 392 239 1,219 700
1820
38 tubi 55 1820 600 50 23,9 9,6 782 909 688 479 288 1,253 1000
4 intervalli
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore

(*) Grazie alle elevate prestazioni dei radiatori JAZZ_S, • Pressione di esercizio massima ammessa 4 bar
il ∆t ideale per la progettazione a bassa temperatura è • Temperatura di esercizio massima ammessa 95°C
il ∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula: DOTAZIONE DI SERIE: 4 attacchi per fissaggio a muro in
Q=Qn (∆t / 50) n tinta con il radiatore; 2 valvole sfiato da 1/2” a scomparsa e
coprivalvola.
Colori disponibili: vedere tabella a pag. 280.
