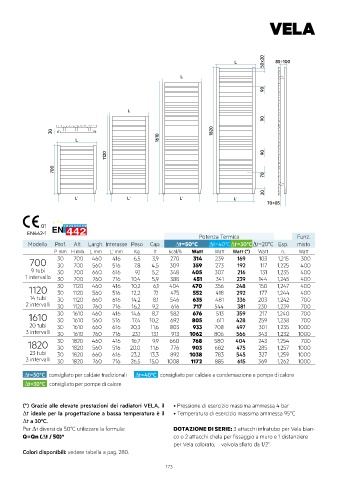

VELA
L 50x20 85 100
L
90
L
90
30 1820
L 1610 1610
1120 90
700
70
20
L' L' L' L'
70 85
01
EN442-1
Potenza Termica Funz.
Modello Prof. Alt. Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C∆t=30°C∆t=20°C Esp. misto
P mm H mm L mm L’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n. Watt
30 700 460 416 6,5 3,9 270 314 239 169 103 1,215 300
700 30 700 560 516 7,8 4,5 309 359 273 192 117 1,225 400
9 tubi 30 700 660 616 9,1 5,2 348 405 307 216 131 1,235 400
1 intervallo 30 700 760 716 10,4 5,9 388 451 341 239 144 1,245 400
30 1120 460 416 10,2 6,1 404 470 356 248 150 1,247 400
1120 30 1120 560 516 12,2 7,1 475 552 418 292 177 1,244 400
14 tubi 30 1120 660 616 14,2 8,1 546 635 481 336 203 1,242 700
2 intervalli 30 1120 760 716 16,2 9,2 616 717 544 381 230 1,239 700
30 1610 460 416 14,6 8,7 582 676 513 359 217 1,240 700
1610 30 1610 560 516 17,4 10,2 692 805 611 428 259 1,238 700
20 tubi 30 1610 660 616 20,3 11,6 803 933 708 497 301 1,235 1000
3 intervalli 30 1610 760 716 23,1 13,1 913 1062 806 566 343 1,232 1000
30 1820 460 416 16,7 9,9 660 768 580 404 243 1,254 700
1820 30 1820 560 516 20,0 11,6 776 903 682 475 285 1,257 1000
23 tubi 30 1820 660 616 23,2 13,3 892 1038 783 545 327 1,259 1000
3 intervalli 30 1820 760 716 26,5 15,0 1008 1172 885 615 369 1,262 1000
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori VELA, il • Pressione di esercizio massima ammessa 4 bar
∆t ideale per la progettazione a bassa temperatura è il • Temperatura di esercizio massima ammessa 95°C
∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula: DOTAZIONE DI SERIE: 3 attacchi infratubo per Vela bian-
Q=Qn (∆t / 50) n co o 2 attacchi chela per fissaggio a muro e 1 distanziere
per Vela colorato; valvola sfiato da 1/2”.
Colori disponibili: vedere tabella a pag. 280.
