P. 183

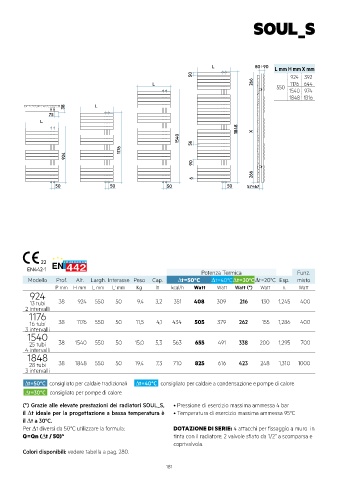

SOUL_S
L 80÷90 L mm H mmX mm
50 924 392
L 266 1176 644
550
1540 974
1848 1316
38 L
75
L
1848 X
1540 56
1176
924
90
266
6
50 50 50 50 57÷67
22
EN442-1
Potenza Termica Funz.
Modello Prof. Alt. Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C∆t=30°C∆t=20°C Esp. misto
P mm H mm L mm L’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n. Watt
924
13 tubi 38 924 550 50 9,4 3,2 351 408 309 216 130 1,245 400
2 intervalli
1176
16 tubi 38 1176 550 50 11,5 4,1 434 505 379 262 155 1,286 400
3 intervalli
1540
25 tubi 38 1540 550 50 15,0 5,3 563 655 491 338 200 1,295 700
4 intervalli
1848
28 tubi 38 1848 550 50 19,4 7,3 710 825 616 423 248 1,310 1000
3 intervalli
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori SOUL_S, • Pressione di esercizio massima ammessa 4 bar
il ∆t ideale per la progettazione a bassa temperatura è • Temperatura di esercizio massima ammessa 95°C
il ∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula: DOTAZIONE DI SERIE: 4 attacchi per fissaggio a muro in
Q=Qn (∆t / 50) n tinta con il radiatore; 2 valvole sfiato da 1/2” a scomparsa e
coprivalvola.
Colori disponibili: vedere tabella a pag. 280.
