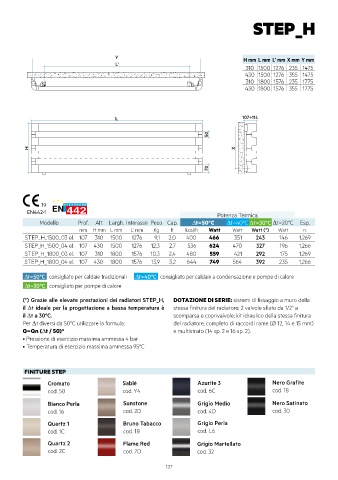

Y STEP_H
L'

Y H mm L mm L’ mm X mm Y mm
L'
310 1500 1276 235 1475
430 1500 1276 355 1475
310 1800 1576 235 1775
430 1800 1576 355 1775

L 107 114
50

H L X 107 114
50 70

H X
70
19
EN442-1
Potenza Termica
Modello Prof. Alt. Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esp.
mm H mm L mm L’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n.
STEP_H_1500_03 el. 107 310 1500 1276 9,1 2,0 400 466 351 243 146 1,269
STEP_H_1500_04 el. 107 430 1500 1276 12,3 2,7 536 624 470 327 196 1,266
STEP_H_1800_03 el. 107 310 1800 1576 10,3 2,4 480 559 421 292 175 1,269
STEP_H_1800_04 el. 107 430 1800 1576 13,9 3,2 644 749 564 392 235 1,266
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori STEP_H, DOTAZIONE DI SERIE: sistemi di fissaggio a muro della
il ∆t ideale per la progettazione a bassa temperatura è stessa finitura del radiatore; 2 valvole sfiato da 1/2” a
il ∆t a 30°C. scomparsa e coprivalvole; kit idraulico della stessa finitura
Per ∆t diversi da 50°C utilizzare la formula: del radiatore, completo di raccordi rame (Ø 12, 14 e 15 mm)
Q=Qn (∆t / 50) n e multistrato (14 sp. 2 e 16 sp. 2).
• Pressione di esercizio massima ammessa 4 bar
• Temperatura di esercizio massima ammessa 95°C

FINITURE STEP
Cromato Sablé Azurite 3 Nero Grafite
cod. 50 cod. Y4 cod. 6C cod. 18
Bianco Perla Sunstone Grigio Medio Nero Satinato
cod. 16 cod. 2D cod. 4D cod. 30
Quartz 1 Bruno Tabacco Grigio Perla
cod. 1C cod. 1B cod. L6
Quartz 2 Flame Red Grigio Martellato
cod. 2C cod. 7D cod. 32
