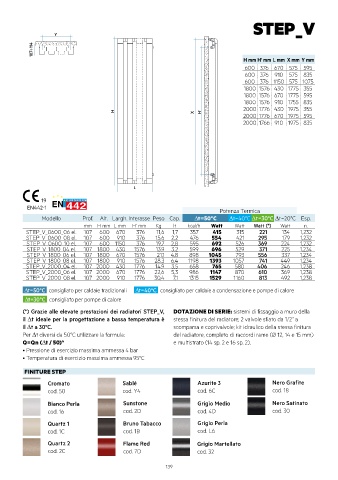

STEP_V
Y
107÷114
H mm H' mm L mm X mm Y mm
600 376 670 575 595
600 376 910 575 835
600 376 1150 575 1075
1800 1576 430 1775 355
1800 1576 670 1775 595
1800 1576 910 1755 835
2000 1776 430 1975 355
H X H'
2000 1776 670 1975 595
2000 1766 910 1975 835
L
19
EN442-1
Potenza Termica
Modello Prof. Alt. Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esp.
mm H mm L mm H’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n.
STEP_V_0600_06 el. 107 600 670 376 11,6 1,7 357 415 315 221 134 1,232
STEP_V_0600_08 el. 107 600 910 376 15,6 2,2 476 554 421 295 179 1,232
STEP_V_0600_10 el. 107 600 1150 376 19,7 2,8 595 692 526 369 224 1,232
STEP_V_1800_04 el. 107 1800 430 1576 13,9 3,2 599 696 529 371 225 1,234
STEP_V_1800_06 el. 107 1800 670 1576 21,1 4,8 898 1045 793 556 337 1,234
STEP_V_1800_08 el. 107 1800 910 1576 28,3 6,4 1198 1393 1057 741 449 1,234
STEP_V_2000_04 el. 107 2000 430 1776 14,9 3,5 658 765 580 406 246 1,238
STEP_V_2000_06 el. 107 2000 670 1776 22,6 5,3 986 1147 870 610 369 1,238
STEP_V_2000_08 el. 107 2000 910 1776 30,4 7,1 1315 1529 1160 813 492 1,238
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori STEP_V, DOTAZIONE DI SERIE: sistemi di fissaggio a muro della
il ∆t ideale per la progettazione a bassa temperatura è stessa finitura del radiatore; 2 valvole sfiato da 1/2” a
il ∆t a 30°C. scomparsa e coprivalvole; kit idraulico della stessa finitura
Per ∆t diversi da 50°C utilizzare la formula: del radiatore, completo di raccordi rame (Ø 12, 14 e 15 mm)
Q=Qn (∆t / 50) n e multistrato (14 sp. 2 e 16 sp. 2).
• Pressione di esercizio massima ammessa 4 bar
• Temperatura di esercizio massima ammessa 95°C
FINITURE STEP
Cromato Sablé Azurite 3 Nero Grafite
cod. 50 cod. Y4 cod. 6C cod. 18
Bianco Perla Sunstone Grigio Medio Nero Satinato
cod. 16 cod. 2D cod. 4D cod. 30
Quartz 1 Bruno Tabacco Grigio Perla
cod. 1C cod. 1B cod. L6
Quartz 2 Flame Red Grigio Martellato
cod. 2C cod. 7D cod. 32
