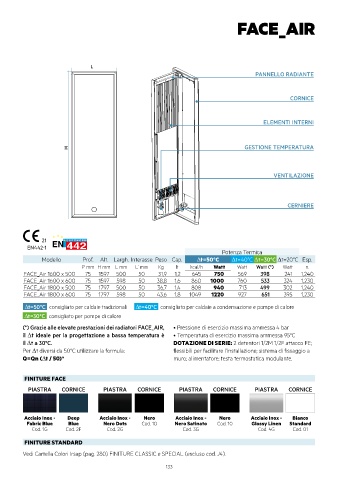

Page 135 - IRSAP - CATAOGO 2024 - FIDRA

FACE_AIR

L
PANNELLO RADIANTE

CORNICE

ELEMENTI INTERNI

H GESTIONE TEMPERATURA

VENTILAZIONE

CERNIERE

21
EN442-1
Potenza Termica
Modello Prof. Alt. Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esp.
P mm H mm L mm L’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n.
FACE_Air 1600 x 500 75 1597 500 50 31,9 1,2 645 750 569 398 241 1,240
FACE_Air 1600 x 600 75 1597 598 50 38,8 1,6 860 1000 760 533 324 1,230
FACE_Air 1800 x 500 75 1797 500 50 36,7 1,4 808 940 713 499 302 1,240
FACE_Air 1800 x 600 75 1797 598 50 43,6 1,8 1049 1220 927 651 395 1,230
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori FACE_AIR, • Pressione di esercizio massima ammessa 4 bar
il ∆t ideale per la progettazione a bassa temperatura è • Temperatura di esercizio massima ammessa 95°C
il ∆t a 30°C. DOTAZIONE DI SERIE: 2 detentori 1/2M 1/2F attacco FE;
Per ∆t diversi da 50°C utilizzare la formula: flessibili per facilitare l’installazione; sistema di fissaggio a
Q=Qn (∆t / 50) n muro; alimentatore; testa termostatica modulante.

FINITURE FACE
PIASTRA CORNICE PIASTRA CORNICE PIASTRA CORNICE PIASTRA CORNICE

Acciaio Inox - Deep Acciaio Inox - Nero Acciaio Inox - Nero Acciaio Inox - Bianco
Fabric Blue Blue Nero Dots Cod. 10 Nero Satinato Cod. 10 Glossy Linen Standard
Cod. 1G Cod. 2F Cod. 2G Cod. 3G Cod. 4G Cod. 01
FINITURE STANDARD
Vedi Cartella Colori Irsap (pag. 280) FINITURE CLASSIC e SPECIAL (escluso cod. J4).
132 133
