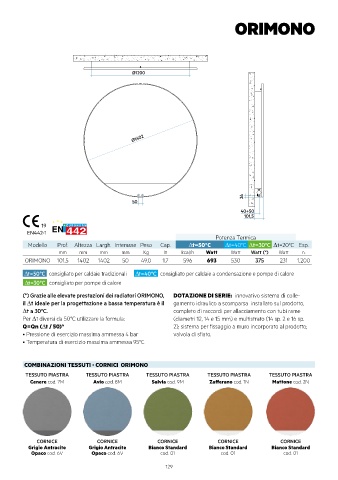

Page 131 - IRSAP - CATAOGO 2024 - FIDRA

ORIMONO

Ø1200

Ø1402

26
50
40÷50
101,5
19
EN442-1
Potenza Termica
Modello Prof. Altezza Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esp.
mm mm mm mm Kg lt kcal/h Watt Watt Watt (*) Watt n.
ORIMONO 101,5 1402 1402 50 49,0 1,7 596 693 530 375 231 1,200
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori ORIMONO, DOTAZIONE DI SERIE: innovativo sistema di colle-
il ∆t ideale per la progettazione a bassa temperatura è il gamento idraulico a scomparsa installato sul prodotto,
∆t a 30°C. completo di raccordi per allacciamento con tubi rame
Per ∆t diversi da 50°C utilizzare la formula: (diametri 12, 14 e 15 mm) e multistrato (14 sp. 2 e 16 sp.
Q=Qn (∆t / 50) n 2); sistema per fissaggio a muro incorporato al prodotto;
• Pressione di esercizio massima ammessa 4 bar valvola di sfiato.
• Temperatura di esercizio massima ammessa 95°C

COMBINAZIONI TESSUTI - CORNICI ORIMONO
TESSUTO PIASTRA TESSUTO PIASTRA TESSUTO PIASTRA TESSUTO PIASTRA TESSUTO PIASTRA
Cenere cod. 7M Avio cod. 8M Salvia cod. 9M Zafferano cod. 1N Mattone cod. 2N

CORNICE CORNICE CORNICE CORNICE CORNICE
Grigio Antracite Grigio Antracite Bianco Standard Bianco Standard Bianco Standard
Opaco cod. 6V Opaco cod. 6V cod. 01 cod. 01 cod. 01
128 129
