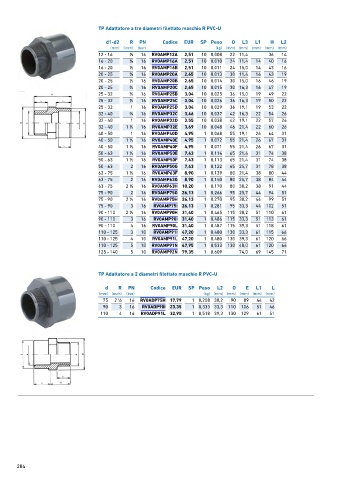

P. 282
TP Adattatore a tre diametri filettato maschio R PVC-U
d1-d2 R PN Codice EUR SP Peso O L3 L1 H L2
(mm) (inch) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
12 ‐ 16 3 ∕8 16 RV0AMP12A 2,51 10 0,008 22 11,4 36 14
16 ‐ 20 3 ∕8 16 RV0AMP16A 2,51 10 0,010 24 11,4 14 40 16
16 ‐ 20 1 ∕2 16 RV0AMP16B 2,51 10 0,011 24 15,0 14 43 16
20 ‐ 25 3 ∕8 16 RV0AMP20A 2,65 10 0,013 30 11,4 16 43 19
20 ‐ 25 1 ∕2 16 RV0AMP20B 2,65 10 0,014 30 15,0 16 46 19
20 ‐ 25 3 ∕4 16 RV0AMP20C 2,65 10 0,015 30 16,3 16 47 19
25 ‐ 32 1 ∕2 16 RV0AMP25B 3,04 10 0,025 36 15,0 19 49 22
25 ‐ 32 3 ∕4 16 RV0AMP25C 3,04 10 0,026 36 16,3 19 50 22
25 ‐ 32 1 16 RV0AMP25D 3,04 10 0,029 36 19,1 19 53 22
32 ‐ 40 3 ∕4 16 RV0AMP32C 3,46 10 0,037 42 16,3 22 54 26
32 ‐ 40 1 16 RV0AMP32D 3,55 10 0,038 42 19,1 22 57 26
32 ‐ 40 1 ∕4 16 RV0AMP32E 3,69 10 0,048 46 21,4 22 60 26
1
40 ‐ 50 1 16 RV0AMP40D 4,95 1 0,068 55 19,1 26 64 31
40 ‐ 50 1 ∕4 16 RV0AMP40E 4,95 1 0,072 55 21,4 26 67 31
1
40 ‐ 50 1 ∕2 16 RV0AMP40F 4,95 1 0,071 55 21,4 26 67 31
1
50 ‐ 63 1 ∕4 16 RV0AMP50E 7,43 1 0,114 65 21,4 31 74 38
1
50 ‐ 63 1 ∕2 16 RV0AMP50F 7,43 1 0,113 65 21,4 31 74 38
1
50 ‐ 63 2 16 RV0AMP50G 7,43 1 0,122 65 25,7 31 78 38
63 ‐ 75 1 ∕2 16 RV0AMP63F 8,90 1 0,139 80 21,4 38 80 44
1
63 ‐ 75 2 16 RV0AMP63G 8,90 1 0,150 80 25,7 38 84 44
63 ‐ 75 2 ∕2 16 RV0AMP63H 10,20 1 0,170 80 30,2 38 91 44
1
75 ‐ 90 2 16 RV0AMP75G 26,13 1 0,266 95 25,7 44 94 51
1
75 ‐ 90 2 ∕2 16 RV0AMP75H 26,13 1 0,270 95 30,2 44 99 51
75 ‐ 90 3 16 RV0AMP75I 26,13 1 0,281 95 33,3 44 102 51
90 ‐ 110 2 ∕2 16 RV0AMP90H 31,40 1 0,465 115 30,2 51 110 61
1
90 ‐ 110 3 16 RV0AMP90I 31,40 1 0,486 115 33,3 51 113 61
90 ‐ 110 4 16 RV0AMP90L 31,40 1 0,487 115 39,3 51 118 61
110 ‐ 125 3 10 RV0AMP91I 47,20 1 0,480 130 33,3 61 115 66
110 ‐ 125 4 10 RV0AMP91L 47,20 1 0,480 130 39,3 61 120 66
110 ‐ 125 5 10 RV0AMP91N 47,95 1 0,533 130 40,0 61 120 66
125 ‐ 140 5 10 RV0AMP92N 79,35 1 0,609 74,0 69 145 71
TP Adattatore a 2 diametri filettato maschio R PVC-U
d R PN Codice EUR SP Peso L2 O E L1 L
(mm) (inch) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
75 2 ∕2 16 RV0ADP75H 17,79 1 0,208 30,2 90 89 44 42
1
90 3 16 RV0ADP90I 23,35 1 0,333 33,3 110 106 51 46
110 4 16 RV0ADP91L 32,90 1 0,518 39,3 130 129 61 51
