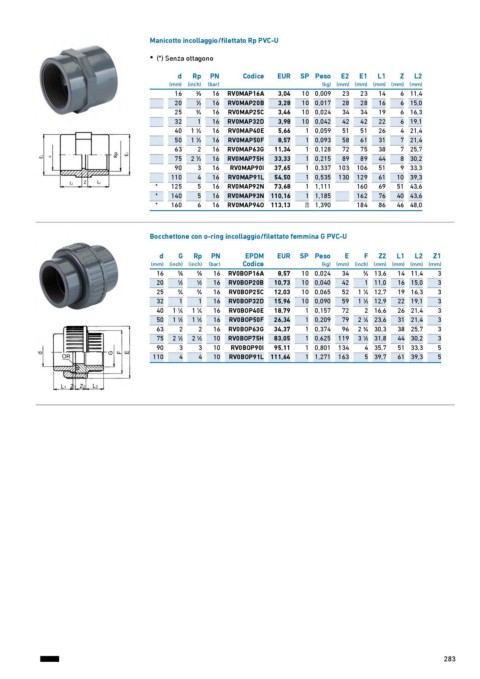

Manicotto incollaggio/filettato Rp PVC-U
• (*) Senza ottagono

d Rp PN Codice EUR SP Peso E2 E1 L1 Z L2
(mm) (inch) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
16 3 ∕8 16 RV0MAP16A 3,04 10 0,009 23 23 14 6 11,4
20 1 ∕2 16 RV0MAP20B 3,28 10 0,017 28 28 16 6 15,0
25 3 ∕4 16 RV0MAP25C 3,46 10 0,024 34 34 19 6 16,3
32 1 16 RV0MAP32D 3,98 10 0,042 42 42 22 6 19,1
40 1 ∕4 16 RV0MAP40E 5,66 1 0,059 51 51 26 4 21,4
1
50 1 ∕2 16 RV0MAP50F 8,57 1 0,093 58 61 31 7 21,4
1
63 2 16 RV0MAP63G 11,34 1 0,128 72 75 38 7 25,7
75 2 ∕2 16 RV0MAP75H 33,33 1 0,215 89 89 44 8 30,2
1
90 3 16 RV0MAP90I 37,65 1 0,337 103 106 51 9 33,3
110 4 16 RV0MAP91L 54,50 1 0,535 130 129 61 10 39,3
* 125 5 16 RV0MAP92N 73,68 1 1,111 160 69 51 43,6
* 140 5 16 RV0MAP93N 110,16 1 1,185 162 76 40 43,6
* 160 6 16 RV0MAP94O 113,13 1 1,390 184 86 46 48,0

Bocchettone con o-ring incollaggio/filettato femmina G PVC-U

d G Rp PN EPDM EUR SP Peso E F Z2 L1 L2 Z1
(mm) (inch) (inch) (bar) Codice (kg) (mm) (inch) (mm) (mm) (mm) (mm)
16 3 ∕8 3 ∕8 16 RV0BOP16A 8,57 10 0,024 34 3 ∕4 13,6 14 11,4 3
20 1 ∕2 1 ∕2 16 RV0BOP20B 10,73 10 0,040 42 1 11,0 16 15,0 3
25 3 ∕4 3 ∕4 16 RV0BOP25C 12,03 10 0,065 52 1 ∕4 12,7 19 16,3 3
1
32 1 1 16 RV0BOP32D 15,96 10 0,090 59 1 ∕2 12,9 22 19,1 3
1
40 1 ∕4 1 ∕4 16 RV0BOP40E 18,79 1 0,157 72 2 16,6 26 21,4 3
1
1
50 1 ∕2 1 ∕2 16 RV0BOP50F 26,34 1 0,209 79 2 ∕4 23,6 31 21,4 3
1
1
1
63 2 2 16 RV0BOP63G 34,37 1 0,374 96 2 ∕4 30,3 38 25,7 3
3
75 2 ∕2 2 ∕2 10 RV0BOP75H 83,05 1 0,625 119 3 ∕2 31,8 44 30,2 3
1
1
1
90 3 3 10 RV0BOP90I 95,11 1 0,801 134 4 35,7 51 33,3 5
110 4 4 10 RV0BOP91L 111,64 1 1,271 163 5 39,7 61 39,3 5
