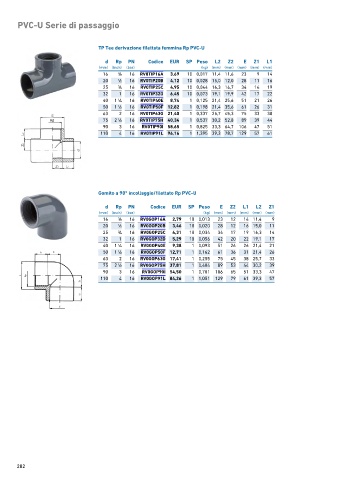

Page 280 - GEORGFISCHER - LISTINO 884 - FIDRA

PVC-U Serie di passaggio

TP Tee derivazione filettata femmina Rp PVC-U

d Rp PN Codice EUR SP Peso L2 Z2 E Z1 L1
(mm) (inch) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
16 3 ∕8 16 RV0TIP16A 3,69 10 0,017 11,4 11,6 23 9 14
20 1 ∕2 16 RV0TIP20B 4,12 10 0,028 15,0 12,0 28 11 16
25 3 ∕4 16 RV0TIP25C 4,95 10 0,044 16,3 16,7 34 14 19
32 1 16 RV0TIP32D 6,45 10 0,073 19,1 19,9 42 17 22
40 1 ∕4 16 RV0TIP40E 8,74 1 0,125 21,4 25,6 51 21 26
1
50 1 ∕2 16 RV0TIP50F 12,82 1 0,198 21,4 35,6 61 26 31
1
63 2 16 RV0TIP63G 21,40 1 0,337 25,7 45,3 75 33 38
75 2 ∕2 16 RV0TIP75H 40,34 1 0,537 30,2 52,8 89 39 44
1
90 3 16 RV0TIP90I 58,65 1 0,825 33,3 64,7 106 47 51
110 4 16 RV0TIP91L 96,16 1 1,395 39,3 78,7 129 57 61

Gomito a 90° incollaggio/filettato Rp PVC-U

d Rp PN Codice EUR SP Peso E Z2 L1 L2 Z1
(mm) (inch) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
16 3 ∕8 16 RV0GOP16A 2,79 10 0,013 23 12 14 11,4 9
20 1 ∕2 16 RV0GOP20B 3,46 10 0,020 28 12 16 15,0 11
25 3 ∕4 16 RV0GOP25C 4,31 10 0,034 34 17 19 16,3 14
32 1 16 RV0GOP32D 5,29 10 0,056 42 20 22 19,1 17
40 1 ∕4 16 RV0GOP40E 9,38 1 0,093 51 26 26 21,4 21
1
50 1 ∕2 16 RV0GOP50F 12,71 1 0,162 61 36 31 21,4 26
1
63 2 16 RV0GOP63G 17,41 1 0,255 75 45 38 25,7 33
75 2 ∕2 16 RV0GOP75H 37,81 1 0,404 89 53 44 30,2 39
1
90 3 16 RV0GOP90I 54,50 1 0,701 106 65 51 33,3 47
110 4 16 RV0GOP91L 84,26 1 1,051 129 79 61 39,3 57

282
